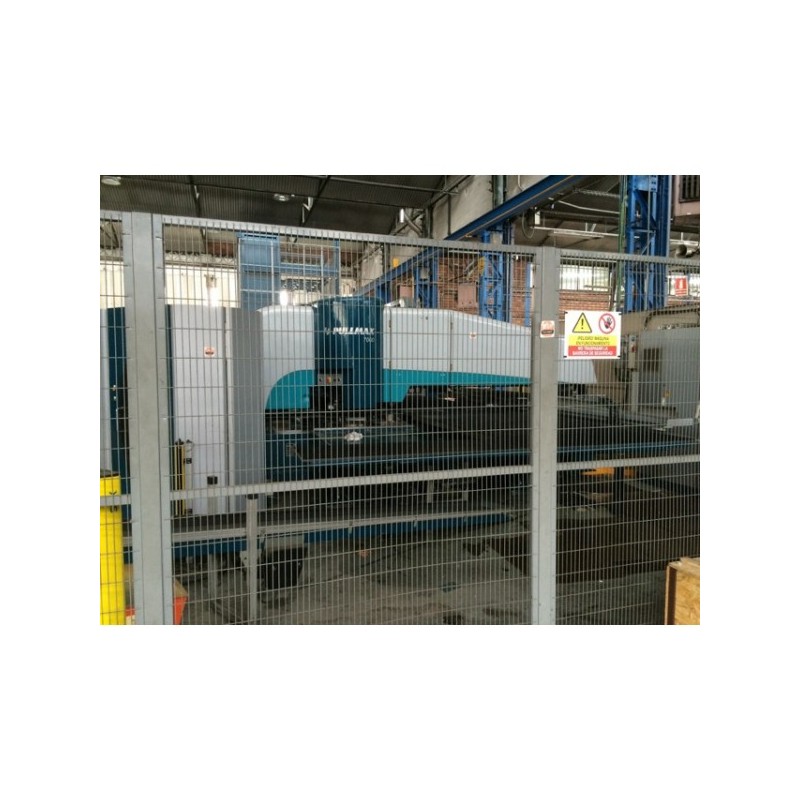

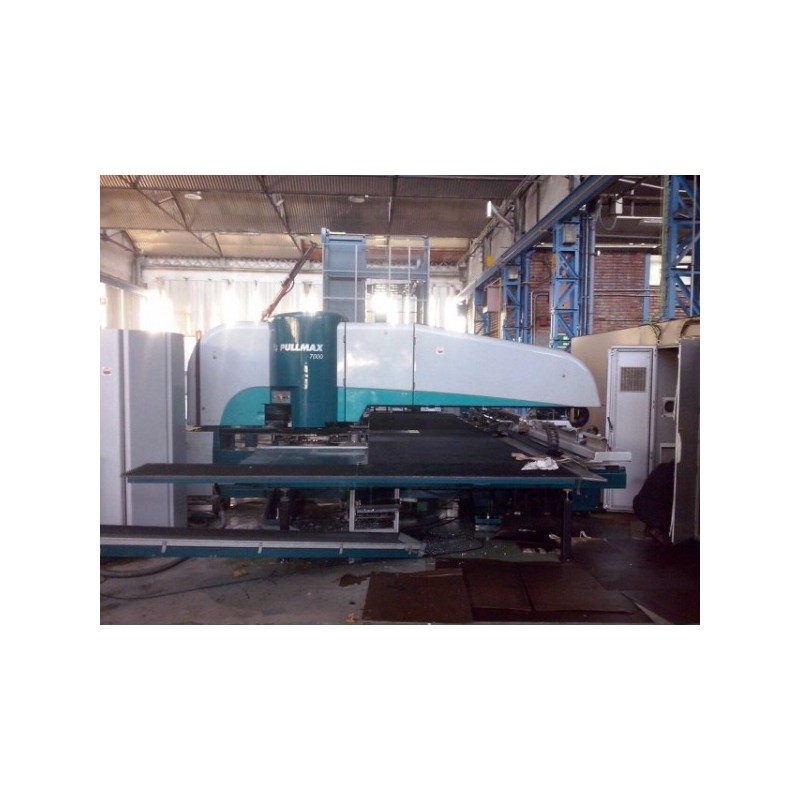

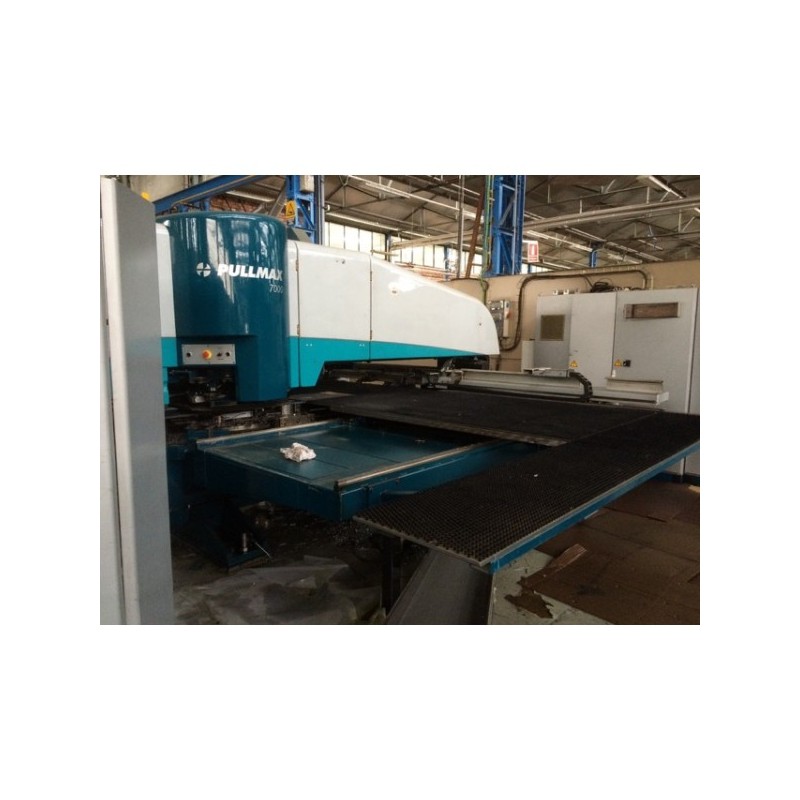

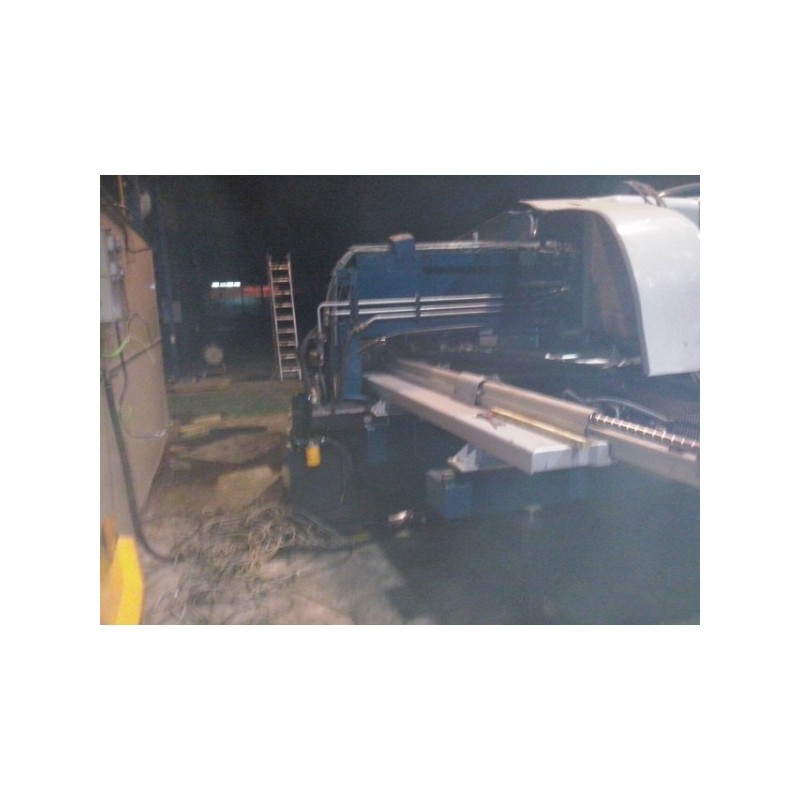

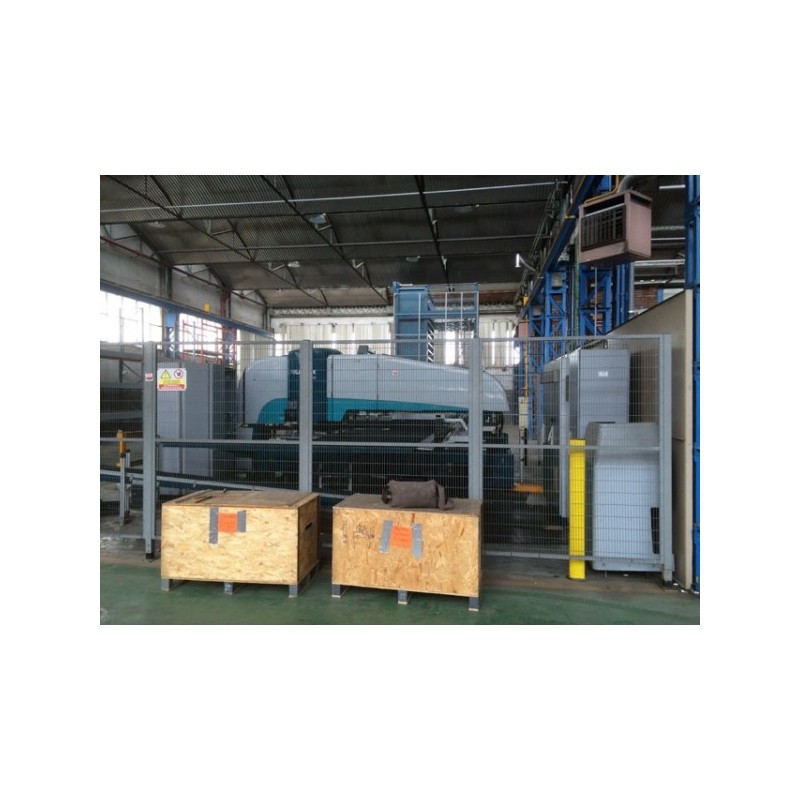

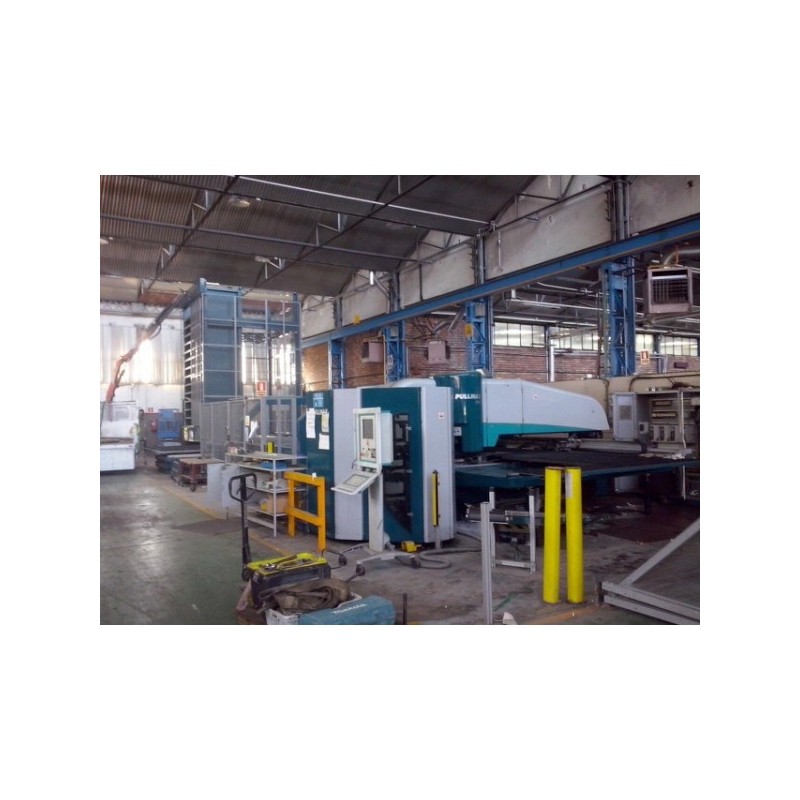

Sèrie LDV PULLMAX model 7000

Desplaçament X: 3.090 mm
Desplaçament Y: 1.725 mm
Mesura màx. de xapa: 3.000 x 1.500 mm
Gruix màx. xapa: 6,4 mm.
Gruix mín. xapa: 0,7 mm.
Amb reposició (eix X)
Pes màx. xapa: 220 Kg.
Velocitat de posicionament: 80 m/min.
Nre. d'eines al magatzem: 15.
Diàm. màx. d'eina: 76,2 mm.
Diàm. punxonat: 110 mm.
Temps de canvi d'eina: 0,2 - 4 seg.
Mesures "trampilla": 525 x 450 mm.

OptiTool
Velocitat de rotació d'OptiTool: 80 rpm.
Rotació màx. a 250 rpm: 20 graus.

OrbitTool
Nre. d'eines al casset: 4 Dia. 0-12 mm. / 4 Dia. 12-20 mm.
Força màx.: 6 tones.

Mesures i pes
Ample: 6.340 mm.
Fons: 6.080 mm.
Alt: 2.460 mm.
Pes: 14.000 Kg.

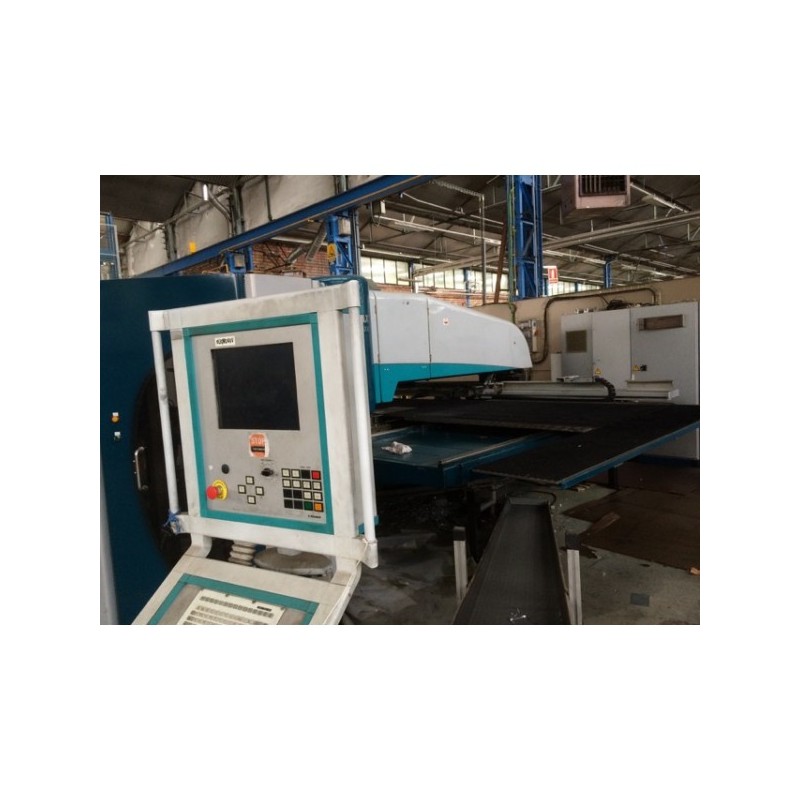

Equip de control
La màquina es controla amb l'ordinador de Pullmax C500 consistent en:
- Unitat de control.
- Enllaç de l'ordinador per a comunicació amb qualsevol ordinador extern.
- 5 unitats per a comunicació amb l'operari.
Unitat de control
La unitat de control consisteix en un hardware estàndard amb el sistema de programari de Pullmax. L'ordinador i les targetes I/O (entrada/sortida) estan muntades en un armari VME complet amb font d'alimentació.
Els enllaços amb els ordinadors externs es fan mitjançant un interface RS232.

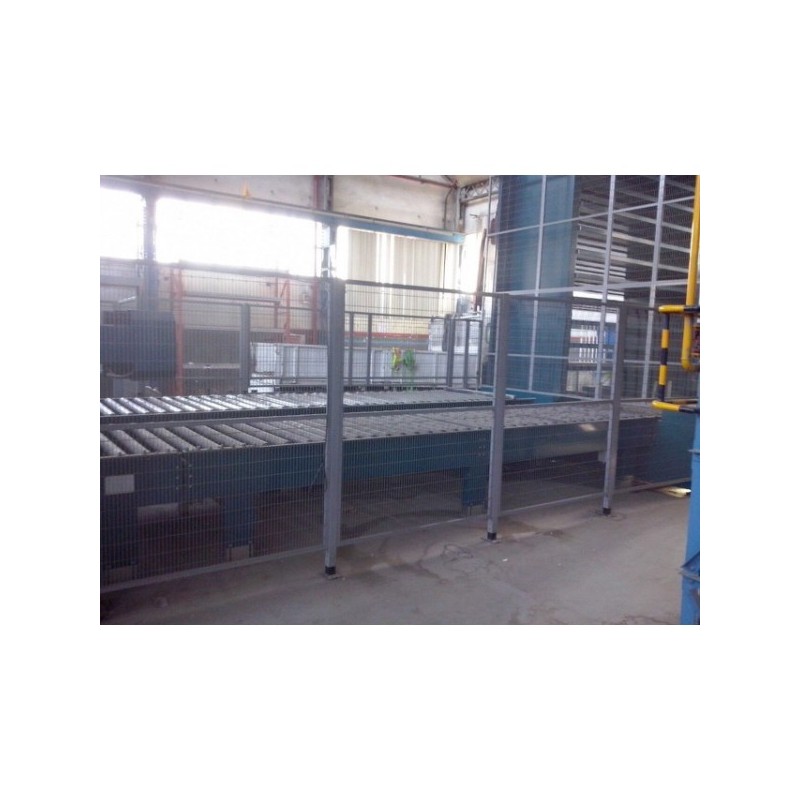

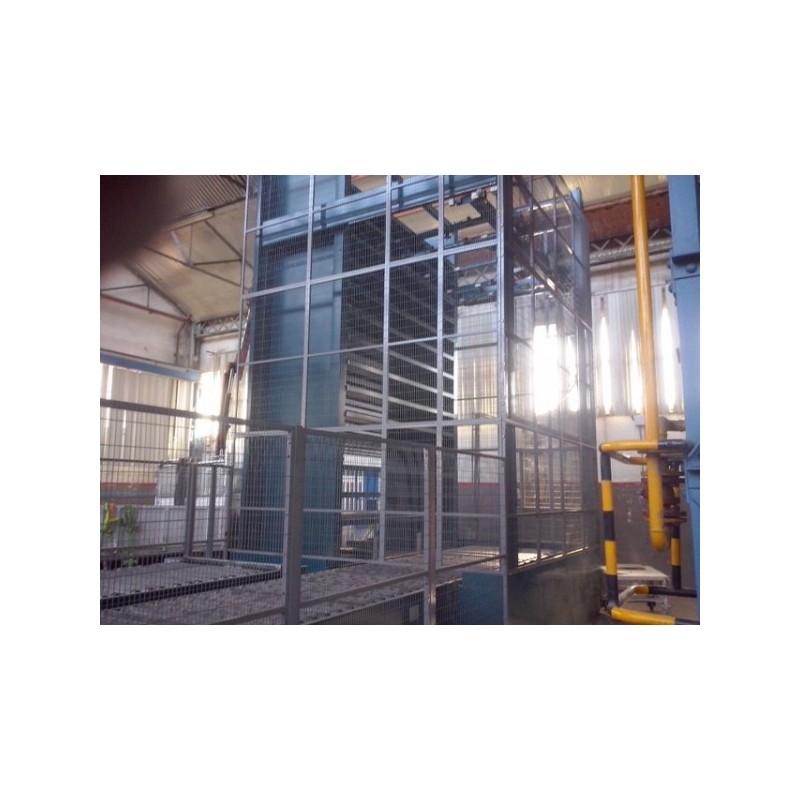

Carregador Model TIVOX aUSTOSTORE HL91
Nre. de plataformes: 1
Nre. de magatzems: 14
Mesures màx. de xapa: 3048 mm x 1524 mm.
Mesures mín. de xapa: 1000 mm x 1000 mm.
Pes màx. de xapa al palet: 3000 Kg.
Capacitat d'apilament màx. al palet: 200 mm.
