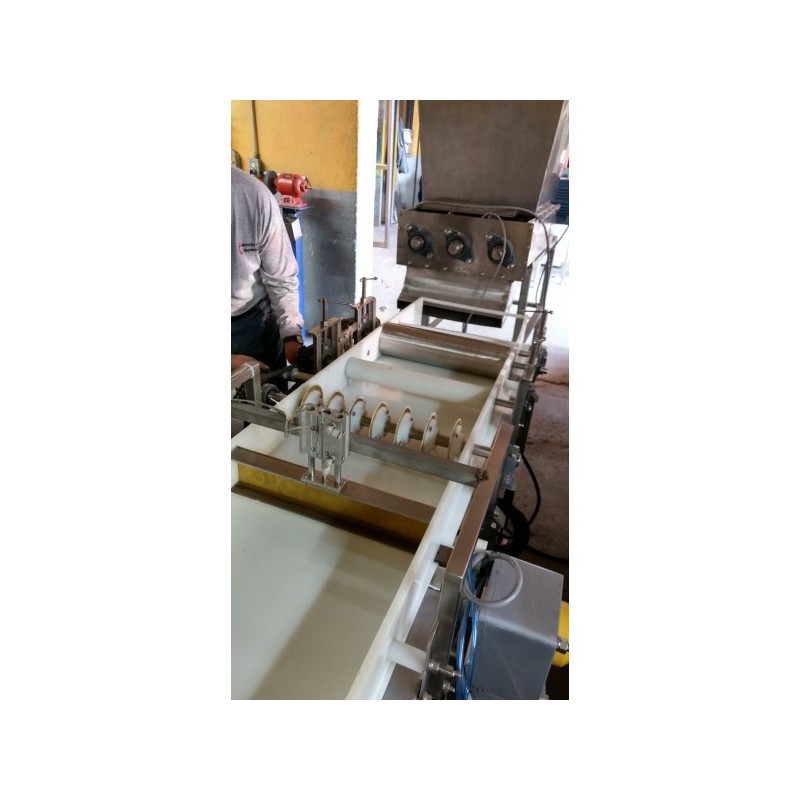

MAD2016

Zuführung:
Dreifach-Dosierschnecke mit drei Schneckensektionen von 6" Durchmesser, Schaufeln mit 3/16" Dicke, Troggehäuse aus 1/8" dickem Blech, Aufnahmetrichter ebenfalls aus 1/8" dickem Blech und Auslässe im 90°-Winkel mit gleichem Durchmesser, alles aus Edelstahl Typ 304. Enthält außerdem, aus Kohlenstoffstahl Typ A-36 mit Emaille-Oberfläche, eine Basis für einen 5-PS-Getriebemotor, 220 VAC, 3 Phasen, Marke WEG (im Lieferumfang enthalten) und Standfüße für die gewünschte Auslasshöhe. Enthält das ergänzende Antriebssystem (Wellen, Lager, Kettenräder, Ketten).
Förderband 1:
Gleitbett-Förderband, Rahmen aus Edelstahl, 50 cm Nutzbreite, weißes FDA-zugelassenes Hygiene-Förderband, höhenverstellbare H-förmige Standfüße für eine Arbeitshöhe von 0,80 m, Sumitomo-Getriebemotor mit fester Geschwindigkeit von 60 Fuß pro Minute, 220 Volt, 3 Phasen, 1 PS, beidseitig feste Geländer von 10 cm Höhe, ausgekleidet mit UHMWPe-Polyethylen.
Gesamtlänge des Förderbands 1,2 m.
Förderband 2:
Gleitbett-Förderband, Rahmen aus Edelstahl, 50 cm Nutzbreite, weißes FDA-zugelassenes Hygiene-Förderband, höhenverstellbare H-förmige Standfüße für eine Arbeitshöhe von 0,80 m, vom vorherigen Förderband angetrieben, beidseitig feste Geländer von 10 cm Höhe, ausgekleidet mit UHMWPe-Polyethylen. Enthält einen einziehbaren Abschnitt von 0,60 m Verschiebeweg, endend in einer Nasenspitze, Pneumatikzylinder mit Festo-Anschlüssen und seitlichen Linearführungen, Anschlüsse und SMC-Doppelmagnetventil 24 V DC.
Gesamtlänge des Förderbands 1,8 m.
Steuerung:
Siemens S7 1212 AC-DC-RLY SPS
Digitalausgangsmodul SM 1212
Frequenzumrichter 5 PS, Parker
Frequenzumrichter 1 PS, Parker
Geschwindigkeitsregelung über im Schaltschrank installierte Potentiometer
Betätigung und NOT-AUS über mobile Tastereinheit
2 zusätzliche NOT-AUS-Taster
Schaltschrank:
Edelstahl 60x50x25 cm
Kohlenstoffstahl-Schiene
PVC-Kabelkanal 25x80 mm
Galvanisierte Schiene 35x15 mm
Schutzvorrichtungen:
Dreipoliger Schutzschalter 30 A
Trennschalter, 3P 32 A
Schaltnetzteil 220 V - 24 VDC, 5 A
Crady-Sicherungshalter 2-polig
Dreipolige Schütze S00 220 V
Anschlüsse:
Stecker 3p, 4h, 220 V
Steckdose 3p, 4h, 220 V
Industrieller Steckverbinder 3p+GND
Industrieller Steckverbinder 3p+GND
Pneumatik:
Festo für Einziehsystem mit Micro-Wegsensoren.
SMC für Messerbetätigung, Doppelwirkender Führungszylinder 20x50 mm mit Wegsensoren, FRL, Absperrventil, Druckschalter, 5/2-Wegeventil und 4-stationärem Verteilerblock mit Schalldämpfern, Schlauch und Anschlüssen von SMC.
Kompressor 20 Gal. Ölfreie Husky-Marke.
Schneidsystem:
1 gerades Messer 3mm x 101,60mm x 425mm, gehärtet, geschliffen und mit Titanbeschichtung.
17 HSS-Kreismesser 1,5mm x 66,67mm x 117,475mm, gehärtet, geschliffen und geschärft mit Titanbeschichtung.
Antrieb:
Über Kettenräder, Ketten und Lagerböcke.
Höhenverstellung der Walzen über Führungen und Kurbel mit Schraube.
Verdichtung des Rohmaterials durch drei Walzen, eine aus Edelstahl und zwei aus Nylamyd.
Es werden Zeichnungen, elektrische Schaltpläne sowie Betriebs- und Wartungshandbuch mitgeliefert. Wir können vorbeugende Wartung durchführen und Ersatzteile liefern.
