dart plus VMC-500

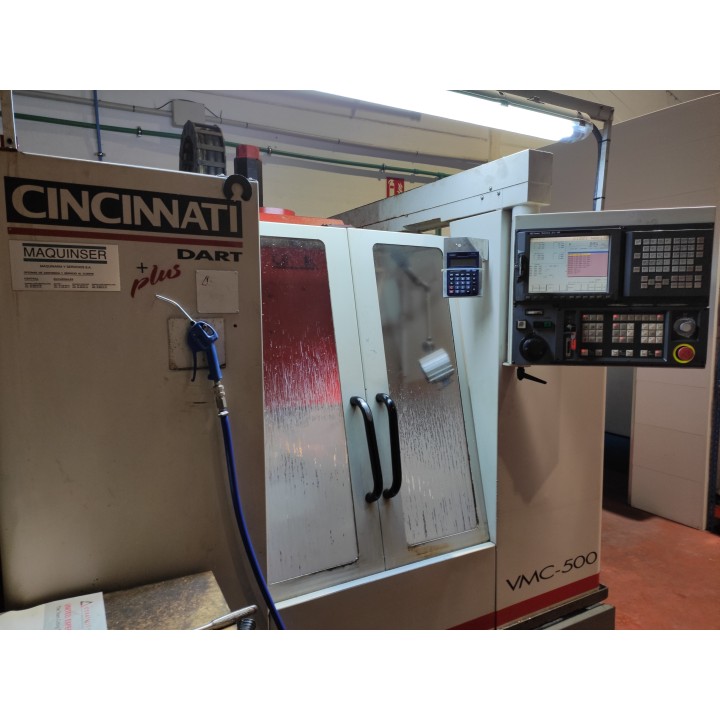

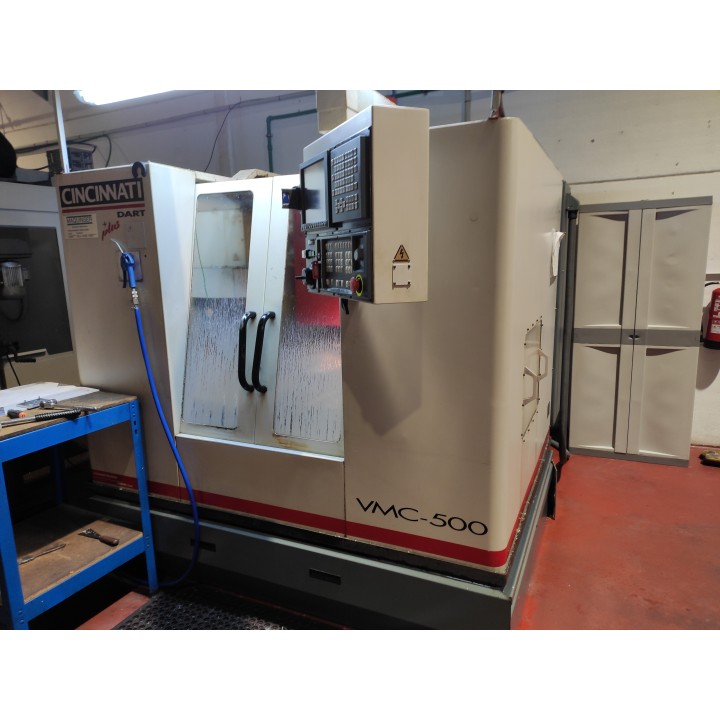

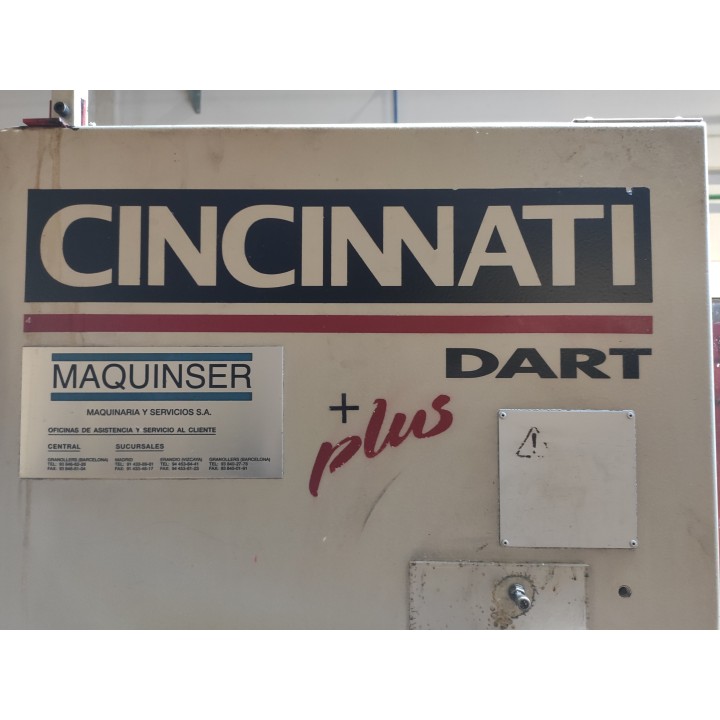

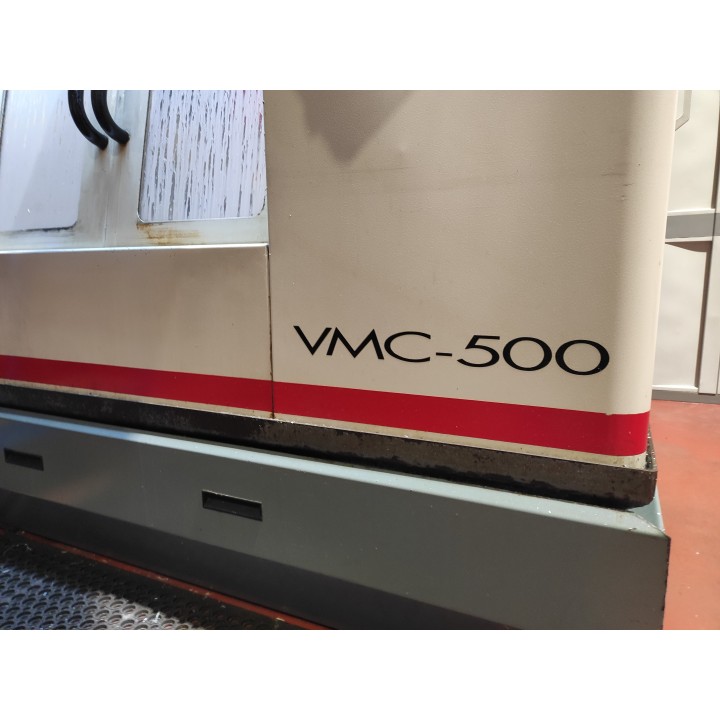

Centro de mecanizado vertical Cincinnati Dart Plus VMC-500.

Especificaciones:

Alcance de recorridos de ejes X, Y, Z

 Longitudinal (mesa, Eje X) …………………………510 mm.
 Través (silla, Eje Y) ……………………………...…510 mm.
 Vertical (porta-husillo, Eje Z) ………………………510 mm.

Mesa, Eje X

 Dimensiones superficie de trabajo Largo 700 mm.
Ancho 520 mm.
 Capacidad de carga 350 Kg.

Porta-husillo, Eje Z

 Potencia motor husillo……………………………….7.5 Kv
 Velocidad máxima del husillo…………..………..8000 rpm
 Cono del husillo………………………………………BT40

Avances de eje lineal

 Avances X, Y, Z……………………………12000 mm/min
 Avances rápidos X, Y, Z………………………....20 m/min

Unidad de almacenamiento / cambio automático

 Cantidad de herramientas……………………………….21
 Método de selección de herramientas………Rotación bidireccional del tambor de herramientas.
 Tiempo cambio de herramientas……………………..7.5 seg.

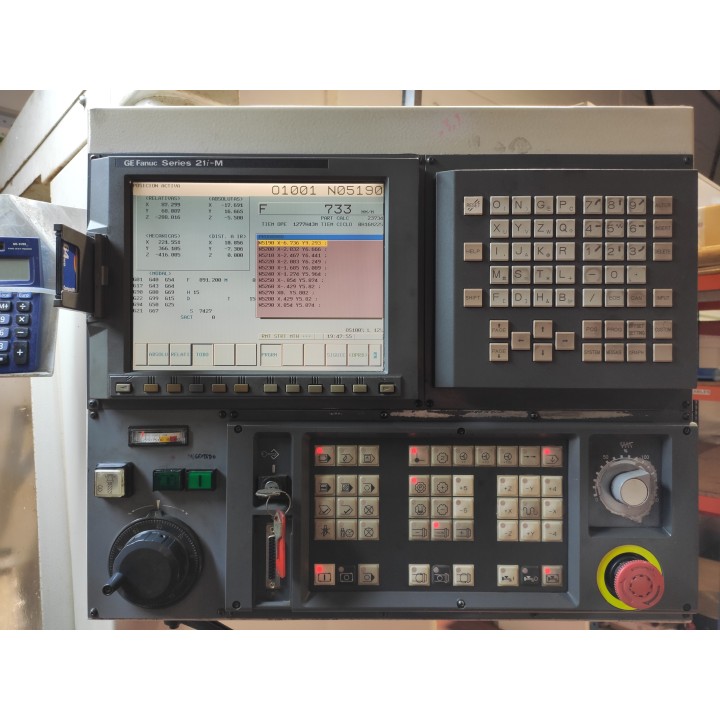

Sistema CNC

 Modelo y tipo………………………………..Fanuc 21i-M
 Cantidad de ejes…………………………………X Y Z

Sistema de refrigerante:

 Deposito………………………………………….178 litros

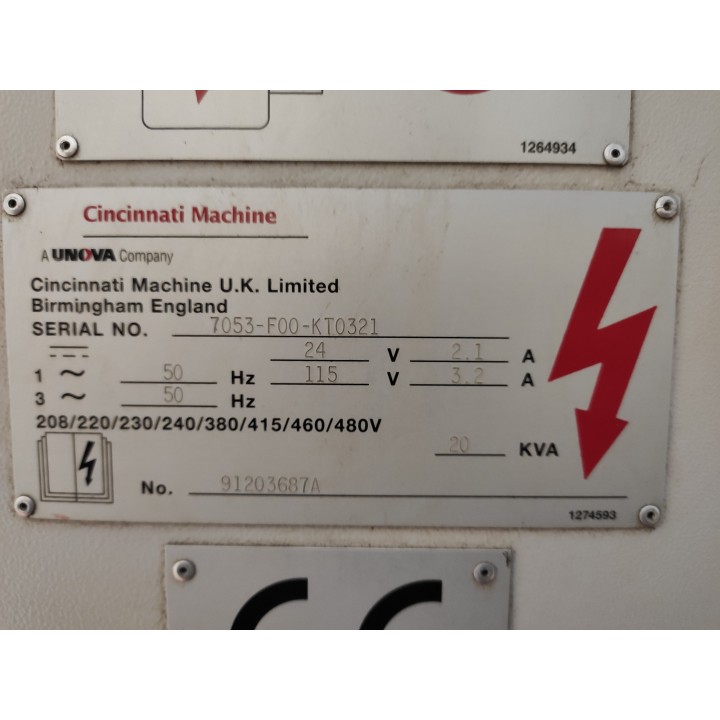

Requisitos de Energía eléctrica

 Unidad de propulsión del husillo…………………16 KVA

Peso de la máquina

 Peso neto de la máquina aproximado……………3500 KG
