Tam SCHLEICHER 06670 hattı

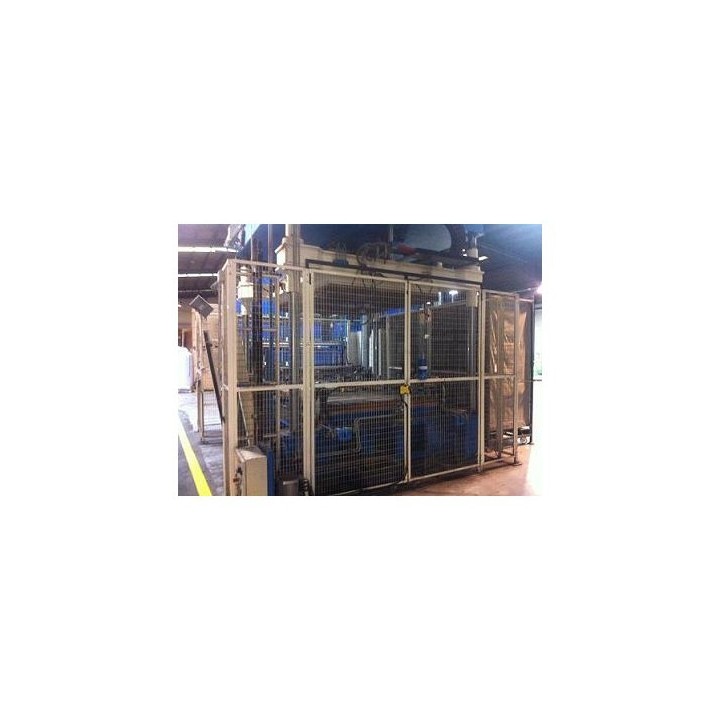

SCHLEICHER 06670

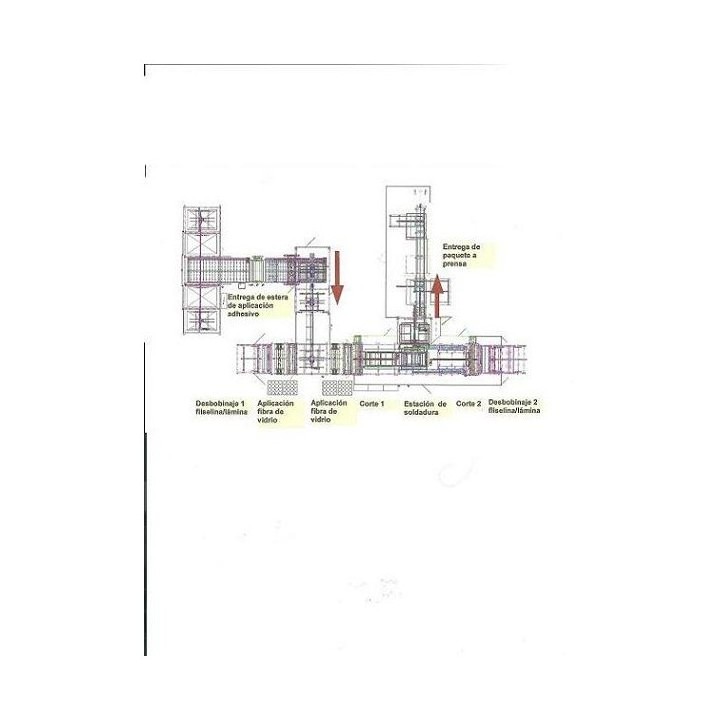

Tesiste, bir binek otomobil tavanının sandviç yapısının kesimi ve montajı gerçekleştirilmektedir.

Tesisin her iki tarafından tela/folyo ve dekor bantları açılmaktadır. Sandviçin alt kısmı, 1. açma ünitesinden bir dansçı rulo vasıtasıyla boşaltılır. Bu birleşik katmanın üzerine, bir vibratör yardımıyla sandviçin alt katmanına dağıtılır. Bant daha sonra keçe teslim bölgesinden geçerek ilerler.
Burada yapıştırıcı aplikatörü, bant üzerine lamine edilmiş bir köpük levha yerleştirir. Bir sonraki istasyonda tekrar cam elyafı uygulanır. Sandviç tabanı, bir konveyör bandına belirli bir uzunlukta boşaltılır, kesilir ve kaynak yapılmak üzere taşıma pozisyonuna getirilir.
Tesisin diğer tarafında, 2. açma ünitesinden bir dansçı rulo vasıtasıyla bir tela/folyo ve dekor bandı boşaltılır.

Bir kesme masasında, bir boşaltma uzunluğu kesilir; bu parça daha sonra dekor beslemesinin tutucuları tarafından alınarak kaynak istasyonuna taşınır ve sandviç tabanının üzerine bırakılır. Sıcak perçin ünitesi aşağı iner ve sandviçi kaynak yapar.
Kaynak işleminden sonra tahliye kapısı açılır ve tahliye tutucusu kaynak istasyonuna girer. İğneler sandviçin yan kenarını kaldırarak tahliye tutucusunun sandviçi almasına olanak tanır.
Bu tahliye ünitesi paketi pres besleme masasına çeker, oraya bırakır, beslemenin paketi kilitlemesini bekler ve ardından normal konumuna geri döner. Aynı anda tahliye kapısı tekrar kapanır.

Besleme, paketi pres 1 veya 2'ye taşır. Aynı zamanda besleme sandviçi kaldırır ve 90º döndürür. İlgili presin önünde doğru konuma ulaşıldığında, doğrusal hareket presin besleme masası üzerinden geçer. Ardından besleme bağlantıları açılır ve presin besleme masası sandviçi devralır. Besleme ünitesi normal konumuna geri döner.


Makine No 06670/l
Boyutlar mm cinsinden
(U=uzunluk, G=genişlik, Y=yükseklik) 23700 x 11700 x 3500
Ağırlık Yaklaşık 15,5 t
İşletme gerilimi 400v
Kumanda kontrol gerilimi 24 VDC
Valf gerilimi 24 VDC
Frekans 50 Hz
Ön sigorta 160 A
Döner alan beslemesi sağ
Pnömatik şebeke Maks. 6 bar
Ses seviyesi Yaklaşık 70 dB (A)

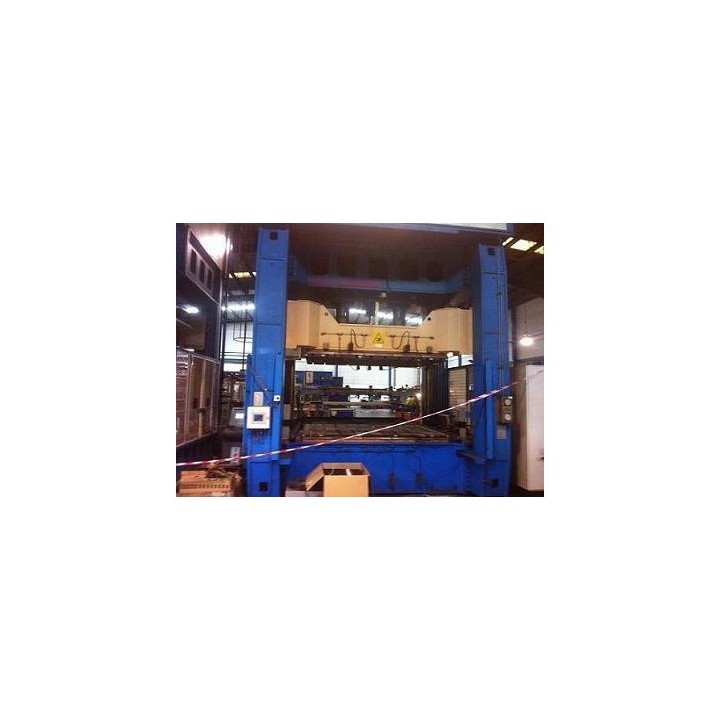

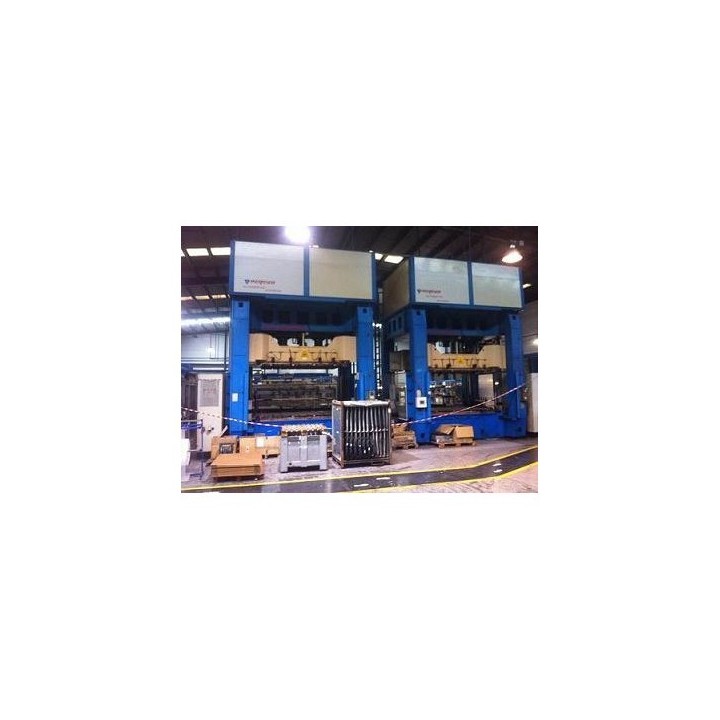

KALIP PRESİ 16163i-A+B


Mod. SM25/18-300 ICFS / no. 16163iA ve 16163iB hidrolik presler, presleme yüzeylerine monte edilecek özel değiştirilebilir takımlar kullanarak, otomotiv araçlarının iç kaplama ve/veya ses yalıtımı için tipik olarak kullanılan kumaş, PVC ve Septum gibi malzemelerin sıcak kalıplanması için tasarlanmıştır. Yarı mamullerin presin arka tarafına yüklenmesi ve şekillendirilmiş parçaların boşaltılması manuel olarak yapılır.
Yarı mamullerin prese yüklenmesi, kalıba bir ayırıcı madde püskürtmek için özel bir sisteme sahip motorlu bir araba ile gerçekleştirilir.
Makineler, en az 2 ve en fazla 4 operatör kullanılarak, kılavuzlu bir prosedür izleyerek otomatik modda ve manuel modda çalışmaya hazırdır. Manuel mod, pratik olarak bakım, ayar ve kalıp değiştirme müdahaleleri için ayrılmıştır.

Öngörülen tüm kullanım modlarında güvenlik koşullarında makinenin tam kontrolü ve gözlemi, çalışma ve kumanda pozisyonlarından gerçekleştirilir.
Makinenin işletimi, ayarı ve kontrolü ile bakımından sorumlu personel, Persico S.p.A.'nın teknik personeli veya belirlediği personel tarafından ilgili bilgi ve eğitimi almalıdır.

Grubun teknik özellikleri
Genel boyutlar (PRES A + B) 11.080 x 6210 x 6250 (U x G x Y)
Boş ağırlık (sadece pres) 53.000 kg
Preslerin teknik özellikleri
Genel boyutlar 4257 x 3145 x 6250 (U x G x Y)
Kuru ağırlık (kalıpsız) 46.700 kg
Pres yüzeyi boyutları 2500 x 1800 mm
Yapı tipi Sökülebilir (dikmeler + alt platform + üst kapak)
Pres açıkken maks. ön açıklık 3094 x 1480 mm (U x Y)
Pres kapalıyken maks. ön açıklık 3094 x 380 mm (U x Y)
Hareketli plaka stroku 1100 mm
Alt plakanın yerden yüksekliği 1000 mm
Miktar ve pres silindirleri 2 – 300/280 mm
Pres silindirleri beslemesi Akışkan (yağ)
Yağ akümülatörleri adet/kapasite/basınç 1 / 4l / P0= 70 bar
Tesisat yağ tankı kapasitesi 1800 l
Ana pompa performansı Qmaks=360 l/dk (1470 dev/dk'da)
Hidrolik tesisat nominal/maks. basıncı 212/236 bar
Presleme gücü (212 bar'da) 300 t
Kaldırma gücü (230,5 bar'da) 43 t
Faydalı kaldırma gücü (presin hareketli parçalarının net ağırlığı ile) 29 t
Pres çevrim süresi 7 sn
Kaldırılabilir maks. ekipman ağırlığı 8000 kg
Kesim takımı min. boyutları 1500x1000x390 (UxGxY)

4 SİLİNDİRLİ TUTKAL MAKİNESİ model Open Pur

OPEN PUR, çalışması aşağıdaki gibi şematize edilebilen bir silindirli yayma makinesidir:

Yayma silindiri bir redüktörlü motor tarafından çalıştırılır ve birincinin arkasına yerleştirilmiş, dozajlayıcı olarak adlandırılan ve başka bir redüktörlü motor tarafından tahrik edilen başka bir silindir sayesinde sürekli olarak düzgün bir yapıştırıcı tabakasıyla kaplı tutulur.

Yayma silindirleri ile dozajlama silindirleri arasındaki mesafe ayarlanarak yayılacak yapıştırıcı miktarının belirlenmesi mümkündür.
Silindirlerin dönüşü, kayba neden olmadan iki silindir arasındaki boşlukta bir yapıştırıcı "şeridi" tutulmasını sağlar.
Silindirlerin yanlarında, yapıştırıcının sızdırmazlığı, sürtünme önleyici malzemeden yapılmış iki plaka ile sağlanır.
İşlem sırasında, yayma silindiri, üzerine yapıştırıcının biriktiği işlenecek panel ile temas eder.

Silindirlerin altında, yapıştırıcı artıklarını ve yıkama sıvısını toplamak ve uzaklaştırmak için bir hazne bulunur.
Makinenin tehlikeli bölgeleri, metal ızgaralar ve kilitli tırmıklar ile korunmaktadır.

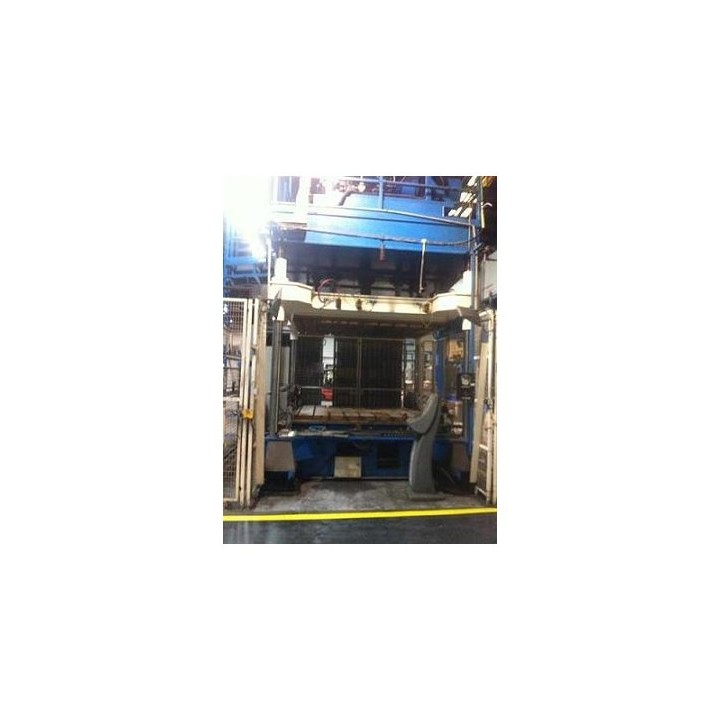

BİRLEŞTİRME VEYA LAMİNASYON PRESİ Mod.SC25/18-050 ICFS

Mod.SC25/18-050 ICFS / seri No: 16370i model pres, otomotiv araç iç mekanlarının kaplanması ve/veya ses yalıtımı için tipik malzemelerin (kumaş, PVC, Septum gibi) birleştirilmesi amacıyla tasarlanmış olup, pres düzlemlerine takılacak özel değiştirilebilir takımlar kullanır. Pres, üst düzlemin yukarıdan aşağıya kapandığı ve alt düzlemin sabit olduğu kolon tipi bir prestir. Kalıbın termoregülasyonu, tesise entegre edilmiş iki adet "Tool-Temp" mod. TT-138 N mini santral ile gerçekleştirilir. Makine, bir sarma çözücü ve pres altında motorlu bir kumaş taşıyıcı ile donatılmıştır. Pres tarafından birleştirilen/kalıplanan/zımbalanan parçaların boşaltılması manuel tiptedir.

Makine, yönlendirmeli bir prosedüre göre otomatik ve manuel modda çalışmaya hazırdır. Manuel mod, esasen bakım, ayar veya kalıp değiştirme müdahaleleri için öngörülmüştür.
Tüm kullanım modlarında güvenlik koşulları altında makinenin tam kontrolü ve gözlemi, çalışma ve kumanda pozisyonlarından gerçekleştirilir.
Makinenin işletimi, ayar ve kontrolü ile bakımından sorumlu personel, Persico S.p.A teknik personeli veya onun belirlediği personel tarafından ilgili bilgi ve eğitimi almalıdır.

Hidrolik şema numarası HS30-M1-16370-I-01
Genel boyutlar 5800 x 4900 x 6500
( UxGxY)
Kuru ağırlık (sadece kalıp) 24.200 kg
Plaka boyutları 2500 x 1800 mm
Yapı tipi Üst ve alt plakaya cıvatalanmış 4 kolonlu
Pres açıkken maks. ön açıklık 2700 x 1500 mm (UxY)
Pres kapalıyken maks. ön açıklık 2700 x 400 mm (UxY)
Hareketli plaka stroku 1100 mm
Alt plaka zemin yüksekliği 955 mm
Adet ve presleme silindirleri 2 – 140/120 mm
Presleme silindirleri beslemesi Akışkan (yağ)
Adet/kapasite/basınç yağ akümülatörleri -
Tesisat yağ tankı kapasitesi 700 l
Ana pompa performansı Qmaks.=145 l/dk (1480 dev/dk'da)
Nominal basınç 200 bar
Presleme gücü (162,4 bar) 50 t (490 kN)
Kaldırma gücü (220 bar) 18 t (176,6 kN)
Pres çevrim süresi 7 sn
Kaldırılabilir ekipman maks. ağırlığı 4000 kg
Kesme ekipmanı min. boyutları 1500x1000x410 (UxGxY)
