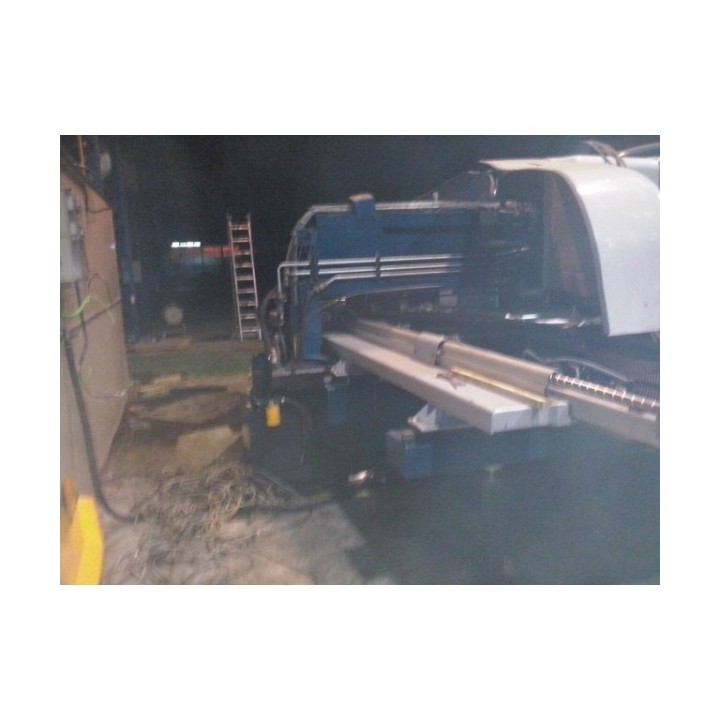

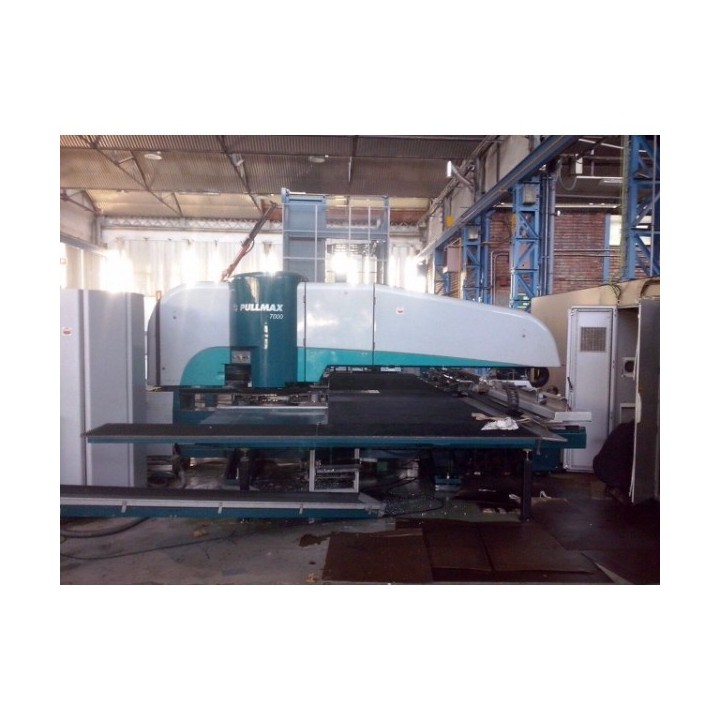

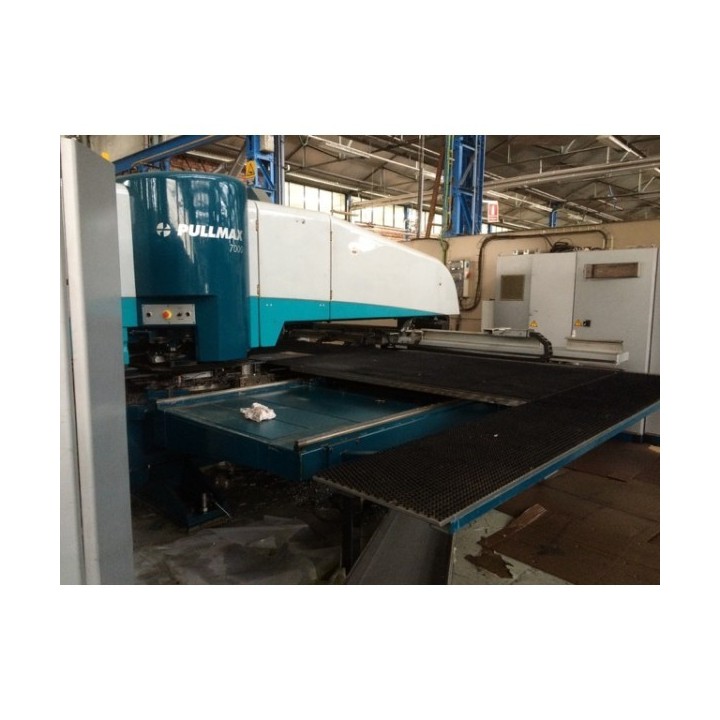

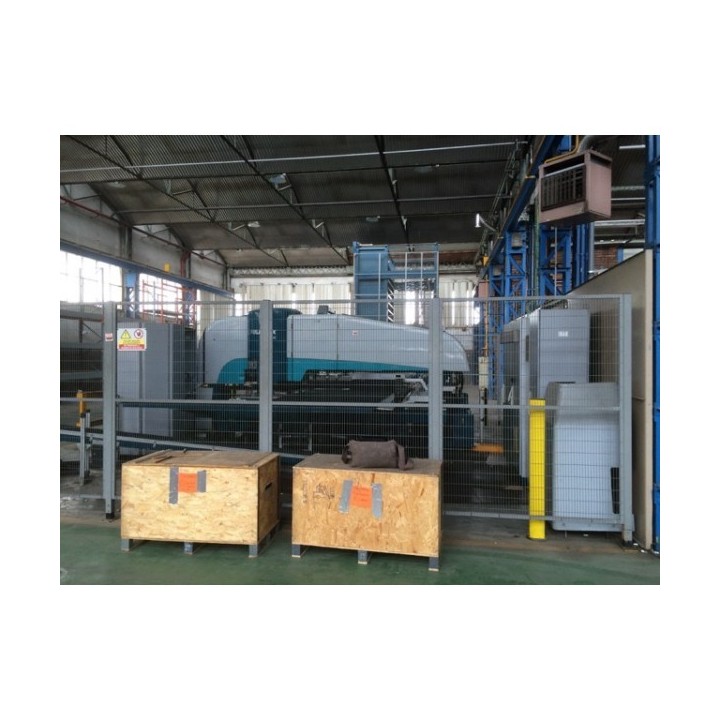

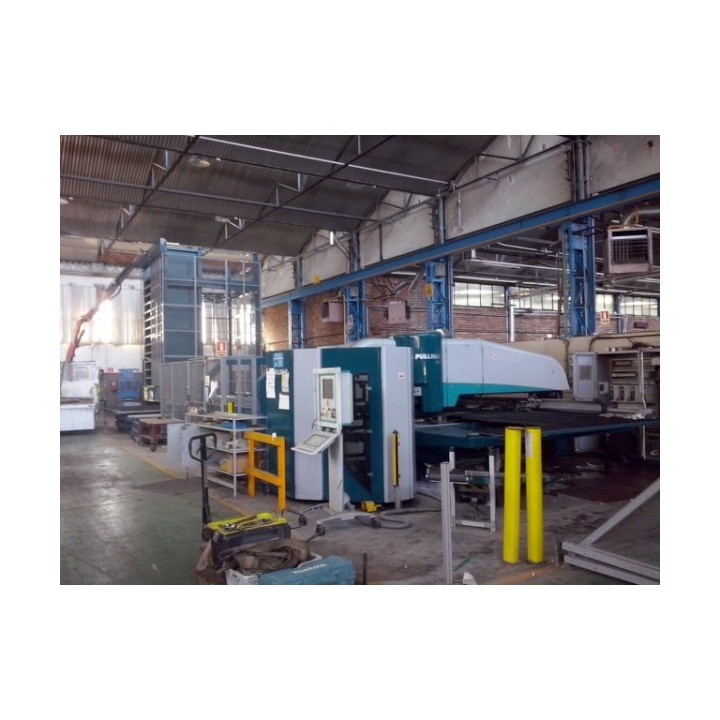

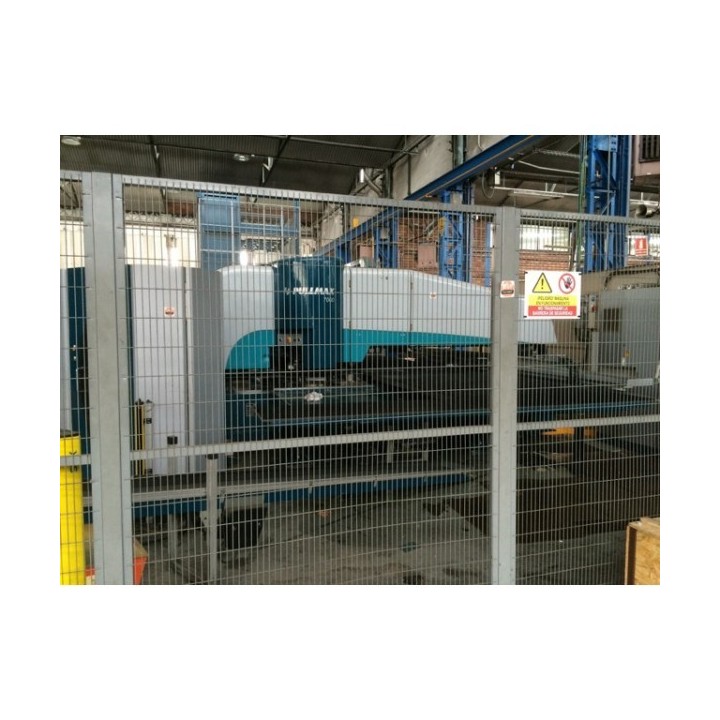

LDV Serie PULLMAX modelo 7000

Перемещение по X: 3,090 мм
Перемещение по Y: 1,725 мм
Макс. размер листа: 3,000 x 1,500 мм
Макс. толщина листа: 6,4 мм
Мин. толщина листа: 0,7 мм
С репозиционированием (ось X)
Макс. вес листа: 220 кг
Скорость позиционирования: 80 м/мин
Количество инструментов в магазине: 15
Макс. диаметр инструмента: 76,2 мм
Диаметр пробивки: 110 мм
Время смены инструмента: 0,2–4 сек
Размеры "люка": 525 x 450 мм

OptiTool
Скорость вращения OptiTool: 80 об/мин
Макс. вращение при 250 об/мин: 20 градусов

OrbitTool
Количество инструментов в кассете: 4 диам. 0–12 мм / 4 диам. 12–20 мм
Макс. усилие: 6 тонн

Размеры и вес
Ширина: 6,340 мм
Глубина: 6,080 мм
Высота: 2,460 мм
Вес: 14,000 кг

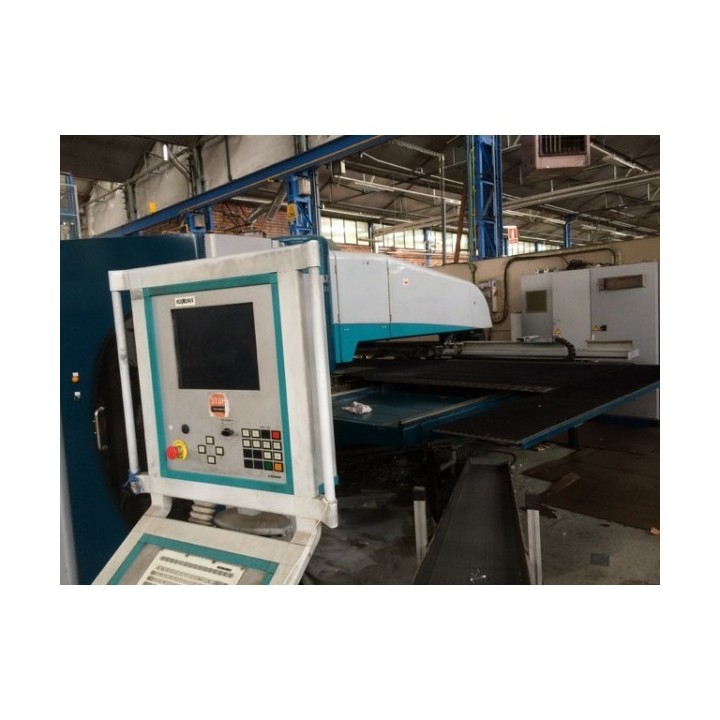

Система управления
Станок управляется компьютером Pullmax C500, который включает:
- Блок управления
- Связь с компьютером для коммуникации с любым внешним компьютером
- 5 блоков для связи с оператором
Блок управления
Блок управления состоит из стандартного аппаратного обеспечения с программной системой Pullmax. Компьютер и платы ввода/вывода (I/O) установлены в полный шкаф VME с блоком питания.
Связь с внешними компьютерами осуществляется через интерфейс RS232.

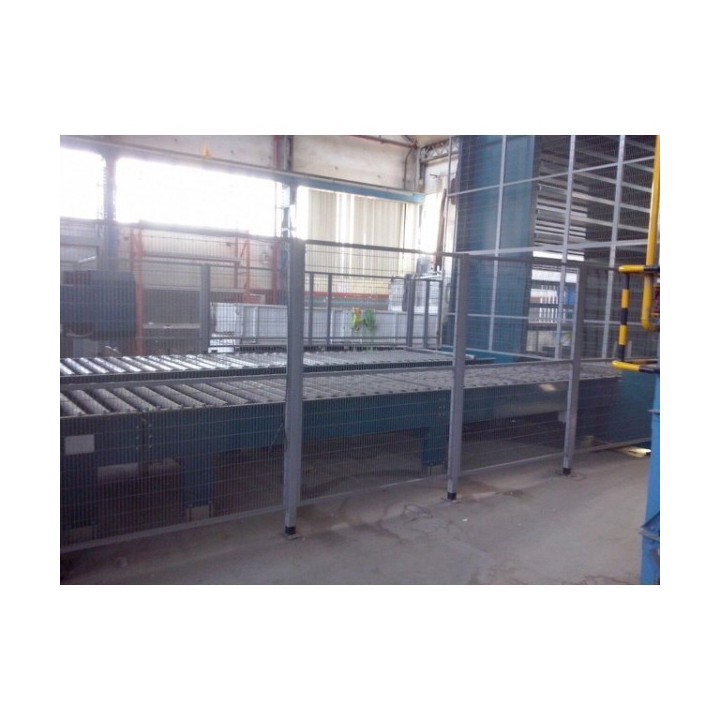

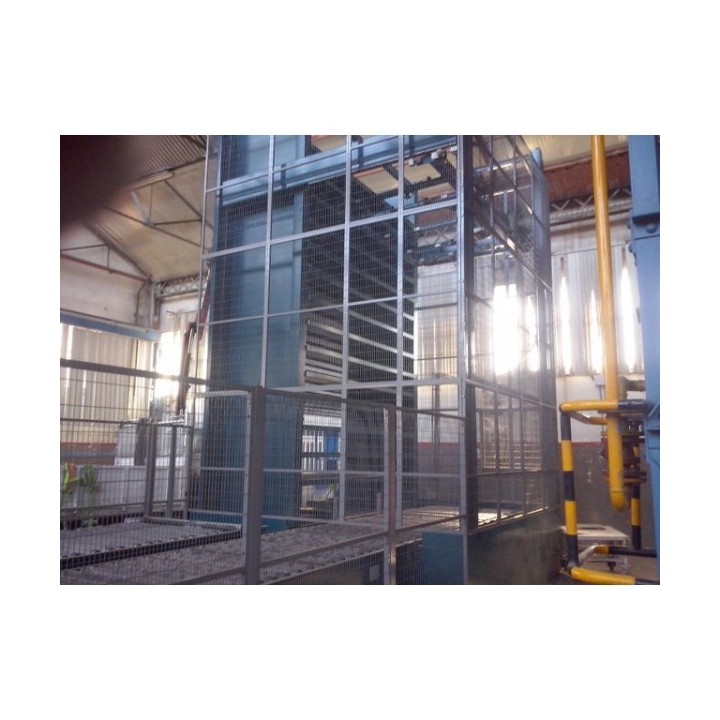

Загрузчик модели TIVOX aUSTOSTORE HL91
Количество платформ: 1
Количество складов: 14
Макс. размер листа: 3048 мм x 1524 мм
Мин. размер листа: 1000 мм x 1000 мм
Макс. вес листа на паллете: 3000 кг
Макс. высота стопки на паллете: 200 мм
