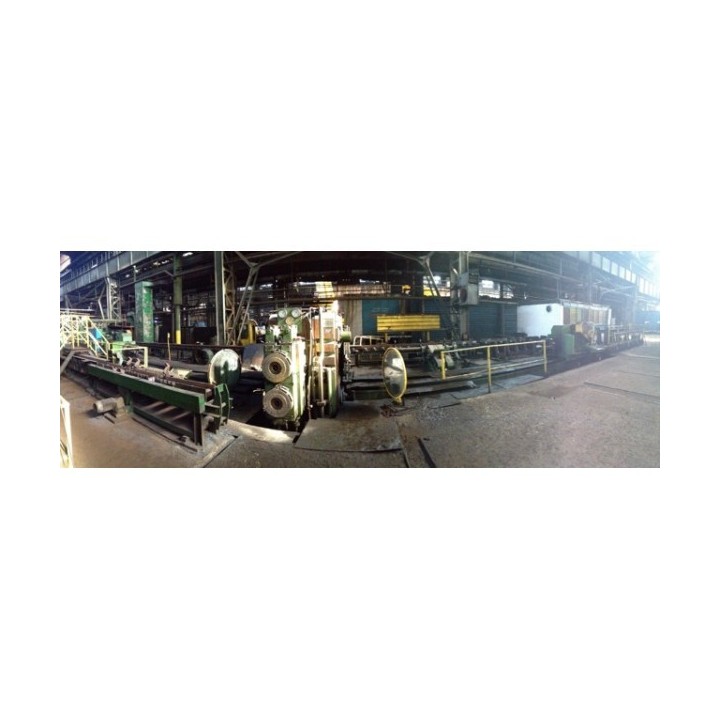

Радиально-ковочная машина GFM SX-16

Радиальная ковочная машина GFM мод. SX-16

Производитель: GFM (Австрия)
Год выпуска: 1980
Количество молотов: 4
Усилие ковки: 800 тонн (200 т на молот)
Число ударов в минуту: 580
Длина молота: 320 мм
Максимальный диапазон регулировки — расчетный диаметр молотов – 100 мм
Максимальный диаметр поковки для конструкционной стали:
круглое сечение – Ø 160 мм
квадратное сечение – 130 мм
Прямоугольное сечение: 12 x 120 мм
Максимальная длина поковки: 6000 мм
Максимальный диаметр манипулятора для установки: 160 мм
Подача манипулятора A: 6800 мм
Подача манипулятора B: 7200 мм
Скорость манипуляторов при быстром перемещении: 400 мм/с
Скорость манипуляторов (регулировка иглами): 10 ÷ 115 мм/с
Давление охлаждающей воды: 3 ÷ 5 бар
Температура воды на входе: макс. 30 °C
Расход охлаждающей воды: 34 м³/ч
Диаметр трубопровода для охлаждающей воды: 2"
Давление сжатого воздуха: мин. 5 бар
Диаметр трубопровода сжатого воздуха: Ø20 мм
Расход сжатого воздуха: 1,5 Нм³/ч
Питание (номинальная мощность): 350 кВт
Напряжение двигателя: 500 В
Напряжение управления: 220 В
Мощность главного двигателя: 200 кВт
Мощность двигателей насосов: 185 кВт
Мощность двигателей манипуляторов подачи: 2 x 22 кВт

Габариты машины:
Высота оси ковки над уровнем пола: 750 мм
Максимальная высота машины над уровнем пола: 2 050 мм
Максимальная длина машины на уровне пола: 33 740 мм
Длина основания: 34 200 мм

СМОТРЕТЬ ВИДЕО ПО ССЫЛКЕ: https://www.youtube.com/watch?v=IbOxCubJ4M8
