Valvole regolatrici a doppio passo per acqua e vapore

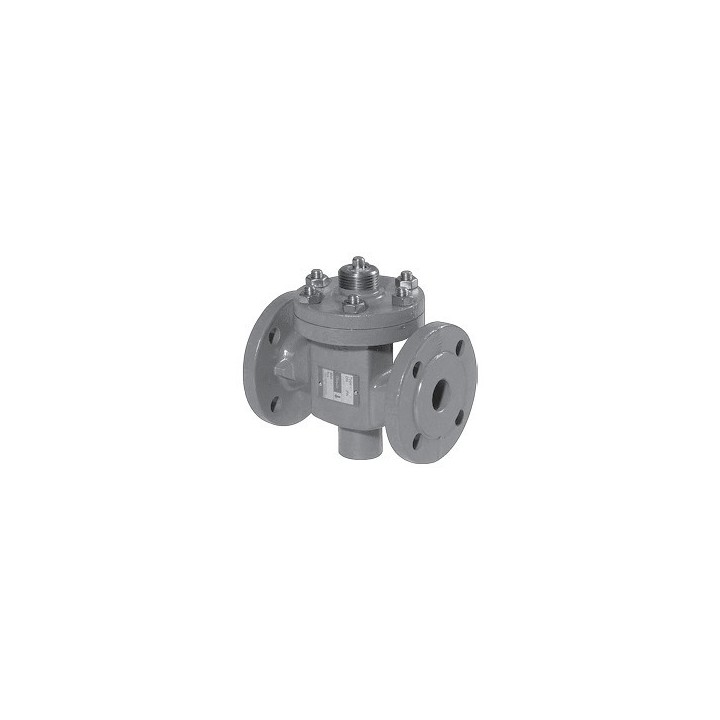

Valvola regolatrice a doppio passo in ghisa, a uno stadio, M1F
Osservazioni: per la regolazione del passaggio di vapore, acqua fredda e calda, nei sistemi di riscaldamento e caldaie
Pressione massima di lavoro 16 bar
Temperatura massima di lavoro 300 °C
Caratteristica regolatrice quadratica
Numero di sedi mono
gocciolamento < 0,05 % Kv
Misura di montaggio 1"
Dispositivo di montaggio flangia
Comando
dispositivo elettrico
termocoppia
dispositivo pneumatico
sensore di variazione di pressione



d
d

regolatori di differenziale di pressione
VB-90, VBA-90, V, AV V2, V4, V8
S16, S25
TD66, TD58
Specifiche del materiale
Corpo ghisa GG25
Componenti acciaio inossidabile

Tabella 1. Caratteristiche tecniche





Curva «temperatura - pressione»


Tipo
Attacco Diametro nom., (mm)
Kvs, (m³/h) Corsa stelo, (mm)
Massa, (kg)
15/4 M1F 15 4 0,2 6 3,0
15/6 M1F 15 6 0,45 6 3,0
15/9 M1F 15 9 0,95 6 3,1
15/12 M1F 15 12 1,7 6 3,1
15 M1F 15 15 2,75 6 3,1
20 M1F 20 20 5 6,5 4,2
25 M1F 25 25 7,5 7 5,5
32 M1F 32 32 12,5 8 8,1
40 M1F 40 40 20 9 9,7
50 M1F 50 50 30 10 14,7


Tabella 2. Parametri


Tipo Dimensioni mm, (mm)
L Н1 Н2 b D k d х n
15/4 M1F 130 80 60 14 95 65 14 х 4
15/6 M1F 130 80 60 14 95 65 14 х 4
15/9 M1F 130 80 60 14 95 65 14 х 4
15/12 M1F 130 80 60 14 95 65 14 х 4
15 M1F 130 80 60 14 95 65 14 х 4
20 M1F 150 85 65 16 105 75 14 х 4
25 M1F 160 95 70 16 115 85 14 х 4
32 M1F 180 105 75 18 140 100 18 х 4
40 M1F 200 110 85 18 150 110 18 х 4
50 M1F 230 125 95 20 165 125 18 х 4

Osservazioni. 1. Davanti alla valvola regolatrice è richiesto il montaggio di un filtro
2. Con temperature intorno alla valvola superiori a 150 °C (pressione del vapore > 4 bar), è necessario montare un elemento di raffreddamento).
3. È necessario utilizzare la valvola insieme al suo meccanismo di comando. La violazione di questo punto può causare perdite dallo stelo.
