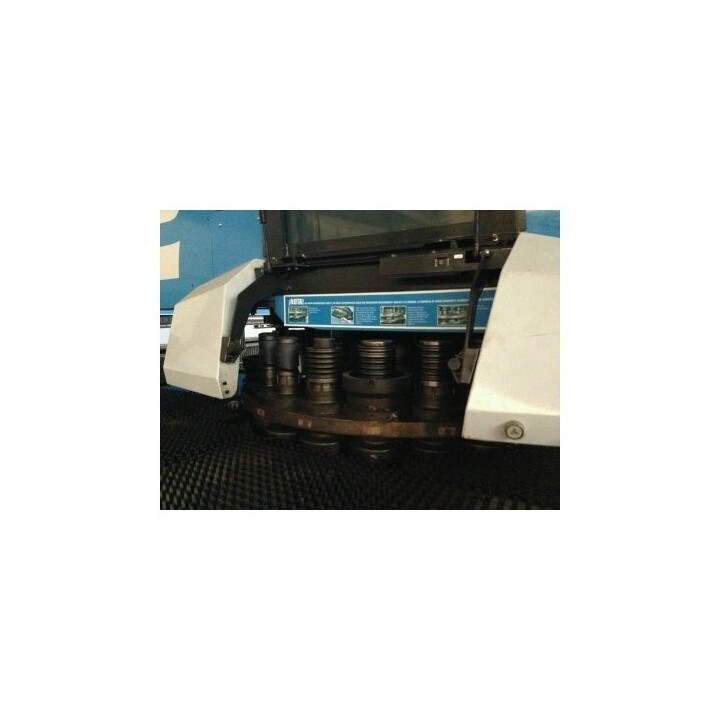

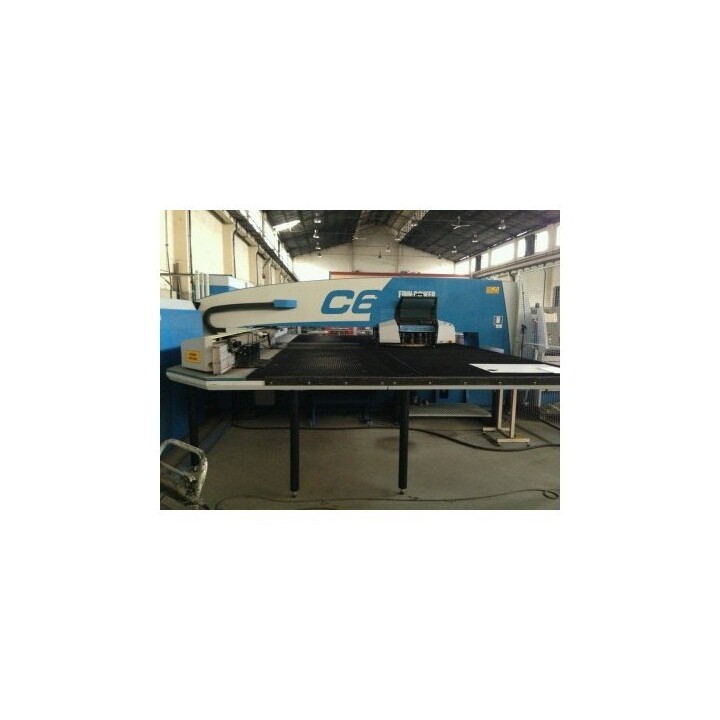

máquina de perforación Finn Poder C6

Forza de 300 kN (33 toneladas americanas). Número de estacións / máx. ferramentas da torre 20 PC / ordenador 200, ferramentas Thick Turret, perforando diámetro, max. 89 mm (3,5 "), Índice de ferramenta CNC: Número de estacións estándar 2 partes (10 pcs. Máximos) / 80 partes, furador de diámetro de 89 mm Max (3.5."), Rotación ferramenta, max. 166 r / min, o espesor do material, como máximo. 8 mm (0,31 ") Max peso tarxeta de 200 kg (440 lbs), Aire Gripper, 3 partes (opcional 4 partes), C6 máx. Folla de tamaño X x Y sen reposicionar 3074 MMX 1565 mm (12,1" x 61,2 "), C8 Max. tamaño de folla x x Y sen reposición 4300 MMX 1,565 mm (169,3" x 61,2 "), x-Cross 3144 mm (123,78"), x-eixe transversal max.rate . 120 m / min (4,724 "/ min), transversal Y 1,615 mm (63,5"), Y-transversal, velocidade do eixe máx. 60 m / min (2,362 "), velocidade de posicionamento, max. 150 m / min (5,905" / min), de perforación de acordo coa precisión de LKP-7100, furado localización desvío (X / Y eixo), max. 0,1 milímetro (0,004 "), o desvío distancia entre o furado do burato (eixes X / Y), Max ± 0.05 mm (0,002") Desvío angular D (CNC ferramenta Índice) máx. ± 0,1 ° Posicionamento VDI precisión / DGQ 3441, o desvío posicional Pa (X / Y eixo) 0,08 mm / mm ± 0,04 (0,003 "/ ± 0,0015"), dispersión posicionador Sl (X- / Y), 0,04 mm / 0,02 mm (0,0015 "/ ± 0,001") velocidade de rotao da torreta 30 r / min, de cambio de ferramentas 1 hora 3 s, funil de traballo (opcional) máx. 500mmx parte tamaño 500 mm (19,7 "x 19,7"), control CNC Sinumerik Siemens 840D, memoria de traballo Siemens: 1.5MB, conexión a Internet 100 MBS Si Peso da máquina 13.000 kg (28.660 libras), Unidade de Potencia peso drenado de 600 kg (1322 libras), o volume do tanque de aceite de 200 L (53 gal.), máis fríos aceite, refrixeración poder 0,64 kW / ° C (0,36 kW / ° F) aceite de fluxo de aire máis frío 2,1 m / s (74 CF / s) de conexión eléctrica (E1), o consumo medio de enerxía 15 kVA / 13 kW Requisitos para a conexión de enerxía 35 kVA, fusible 3 x 50 un (3 x 400 V), conexión de aire comprimido (P1): presión de aire mínima de 6 bar (90 psi) máx .. Consumo de aire de 5 nl / s (11 CFM) o consumo medio de aire de 2,5 Nl / s (5,5 CFM).
