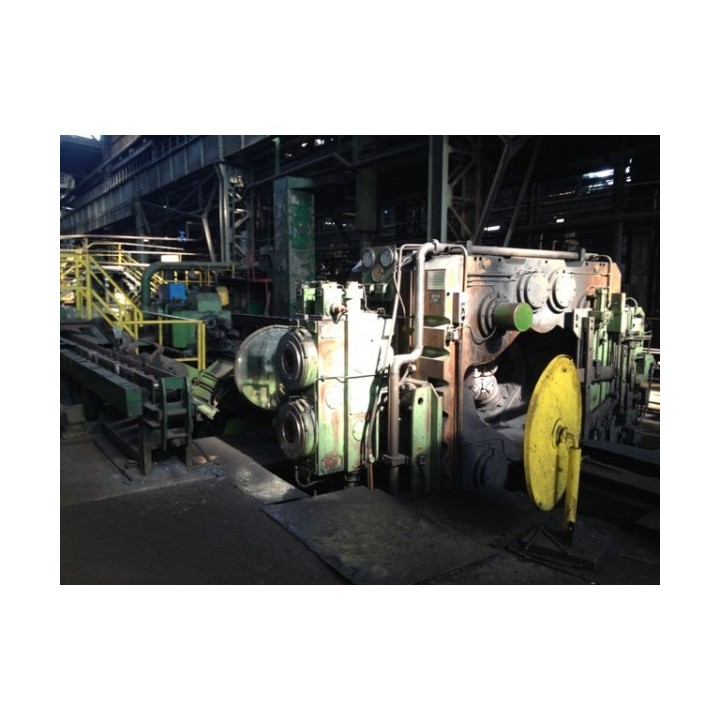

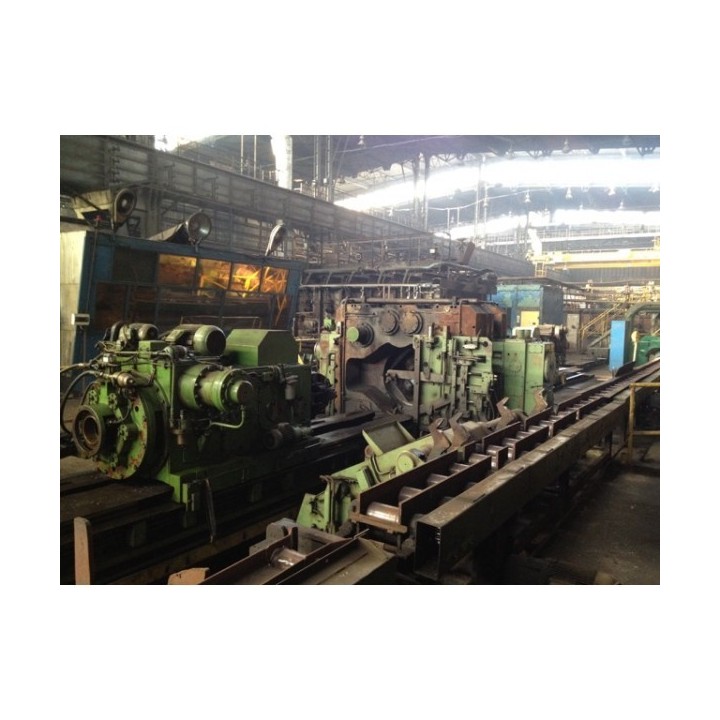

Máquina de Forxa Radial GFM SX-16

Máquina de forxa radial GFM mod. SX-16

Fabricante: GFM (Austria)
YOM: 1980
Número de martelos: 4
Forza da forxa: 800 toneladas (200 t por martelo)
Golpes por minuto: 580
Lonxitude do martelo: 320 mm
Rango de axuste máximo é o diámetro calculado martelos – 100 mm
Diámetro máximo de forxa para aceiro estrutural:
sección circular – Ø 160 mm
sección representativa cadrada-130 mm
Cadrangular extremo: 12 x 120 mm
Lonxitude máxima de forxa: 6000 mm
Diámetro máximo do manipulador de montaxe: 160 mm
Alimentación do manipulador A: 6800 mm
Alimentación do manipulador B: 7200 mm
Velocidade dos manipuladores en movemento rápido: 400 mm/s
Velocidade dos manipuladores (regulación de agullas): 10 ÷ 115 mm/s
Presión da auga de arrefriamento: 3 ÷ 5 bar
Temperatura da auga de entrada: máx. 30 °C
Consumo de auga de arrefriamento: 34 m³/h
Diámetro da tubaxe para auga de arrefriamento: 2"
Presión do aire comprimido: mínima 5 bar
Diámetro da tubaxe de aire comprimido: Ø20 mm
Consumo de aire comprimido: 1,5 Nm³/h
Alimentación (potencia nominal): 350 kW
Voltaxe do motor: 500 V
Control de tensión 220 V
Potencia do motor principal: 200 kW
Potencia dos motores da bomba: 185 kW
Potencia dos motores dos manipuladores de alimentación: 2 x 22 kW

Dimensións da máquina:
Altura do eixe de forxa sobre o nivel do corredor: 750 mm
Altura máxima da máquina por riba do nivel do corredor: 2.050 mm
Lonxitude máxima da máquina na sala de nivel: 33.740 mm
Lonxitude da base: 34.200 mm
