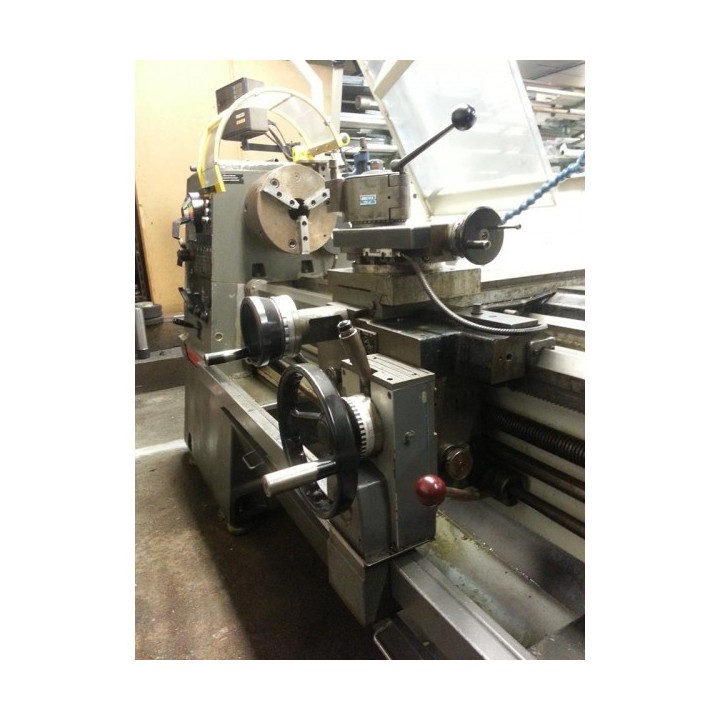

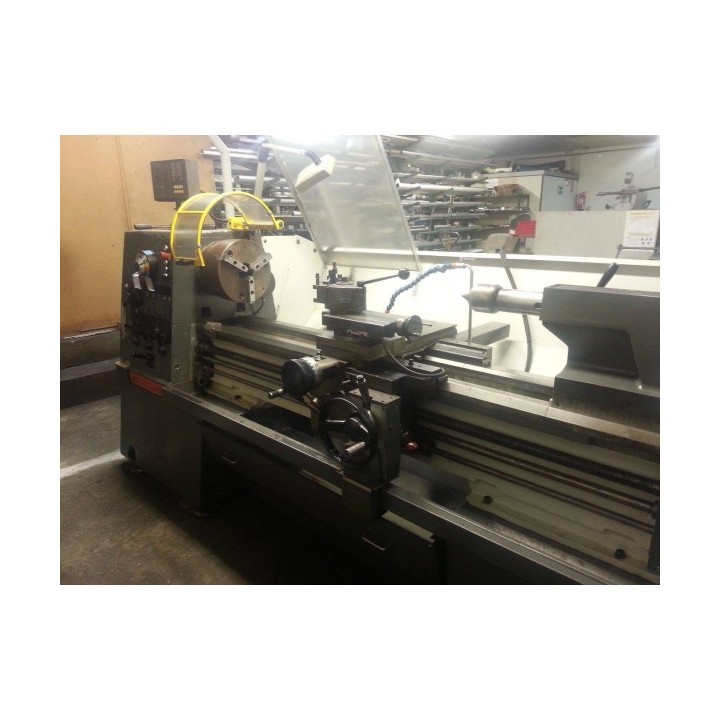

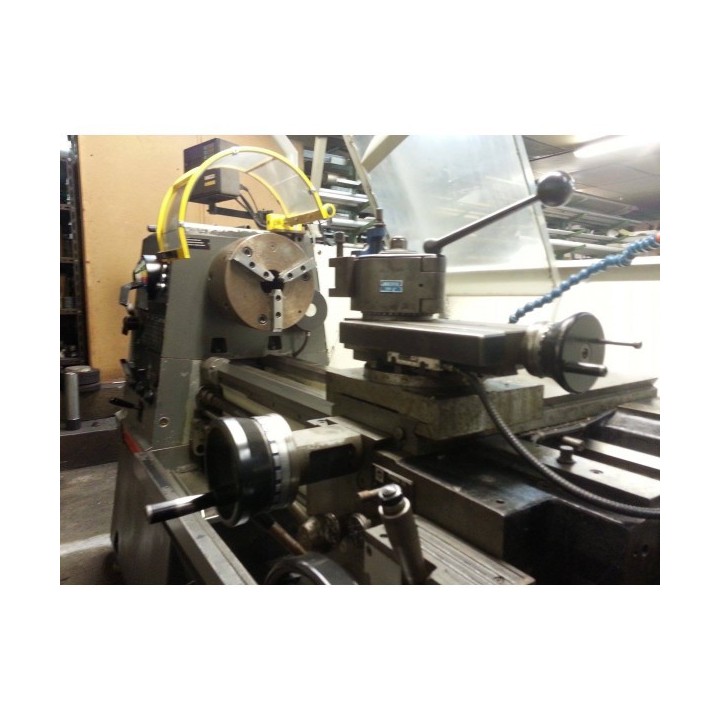

Tour Colchester Mastiff 1.400

CENTRES
Hauteur : 270 mm
Admet entre : 1, 1,5, 2, 2,5, 3

VOLÉE
Sur le banc : 535 mm
Sur le chariot transversal : 370 mm
Dans la brèche : 815 mm
Longueur devant le nez de broche : 203 mm

BROCHE
Alésage traversant : 90 mm
Type de nez : D1 11
Cône Morse dans la douille : Nº5

VITESSES DE BROCHE
Nombre : 16

MOTEUR (principal)
1 000 tr/min
9,3 kW

BANC
Largeur des glissières : 343 mm
Profondeur sous la poupée fixe : 381 mm
Type de glissières : en V et plat

CHARIOT TRANSVERSAL
Largeur et longueur : 203 x 622 mm
Course : 279 mm

CHARIOT SUPÉRIEUR
Largeur : 127 mm
Course : 152 mm
Sélection d'outils : 32 x 32 mm
Outillage à changement rapide : Dickson Nº 3X

POUPÉE MOBILE
Diamètre de la douille : 74,61 mm
Déport : 12,7 mm

VIS MÈRE
Diamètre : 38,1 mm
Filet : 6 mm

FILETAGES
Pas métriques : 0,4-14,0 mm
Pas impériaux (T.P.I.) : 2-72
Pas modulaires : 0,3-3,5 MOD
Pas diamétraux : 8-60

AVANCES
Métriques : 0,06-1,0 mm
Impériales : 0,002-0,032 in

HAUTEUR DE LA MACHINE
Du sol au centre de broche : 1 172 mm

LONGUEUR HORS TOUT
Machine de 1 mètre : 2 520 mm
Machine de 1,5 mètre : 3 030 mm
Machine de 2 mètres : 3 535 mm
Machine de 2,5 mètres : 4 045 mm
Machine de 3 mètres : 4 600 mm

POIDS
Machine de 1 mètre : 2 320 kg
Machine de 1,5 mètre : 2 470 kg
Machine de 2 mètres : 2 620 kg
Machine de 2,5 mètres : 2 880 kg
Machine de 3 mètres : 3 250 kg
