Ce type de réducteur réduit les efforts sur le volant (levier) lors de la fermeture ou de l'ouverture de la vanne. Ce type de transmissions peut être monté verticalement ou horizontalement, ainsi que sur des tronçons de canalisations verticales.
Principales caractéristiques du réducteur conique à commande manuelle
Paramètre RPK-В.120 RPK-G.250
Couple maximal ; sur l'arbre de sortie N•m
1200
2500
Rapport de transmission 4 6
Charge maximale, kN
200
356
Type de bride pour le montage
(selon la norme ОСТ 26-07-763-73)
В
Г
Masse approximative, Kg
58 95
Principales caractéristiques techniques
• Conditions climatiques de travail selon la norme GОСТ-15150 : У1
• Température ambiante de
-40⁰ à + 120⁰ C
• Protection du boîtier : IР65 7.
Particularités constructives

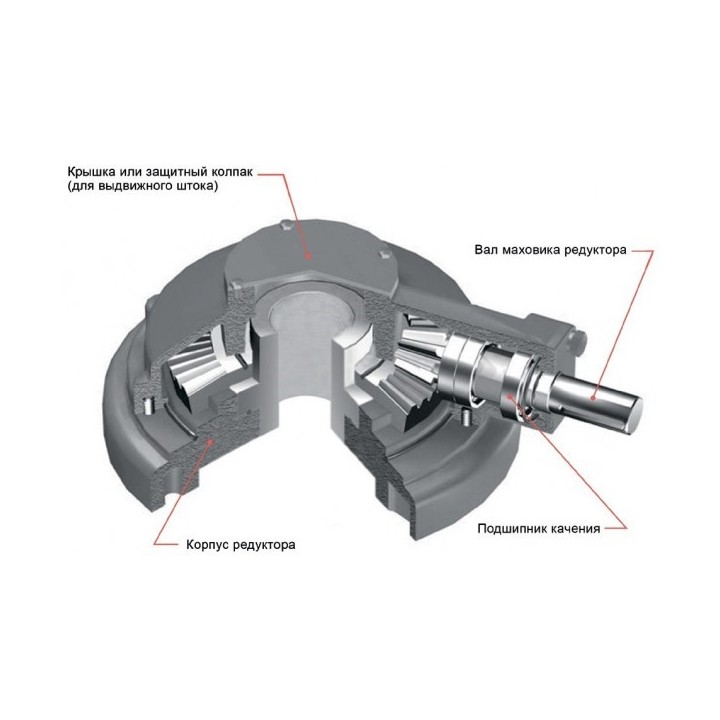

Les réducteurs coniques de la série RPK sont composés d'une transmission dentée conique, qui possède une haute résistance à l'usure. Ils ont une conception qui garantit simplicité et haute fiabilité dans leur fonctionnement.
Dans ce type de transmissions PRK, on utilise une graisse solide antifriction, à base de bisulfure de molybdène, conçue pour les engrenages travaillant sous de fortes charges dynamiques et qui, lors d'une exploitation prolongée de l'ensemble, ne nécessite pas de remplacement, car elle ne perd pas ses propriétés de travail et ne se contamine pas avec l'humidité ambiante.
