Vannes de régulation à double passage pour eau et vapeur

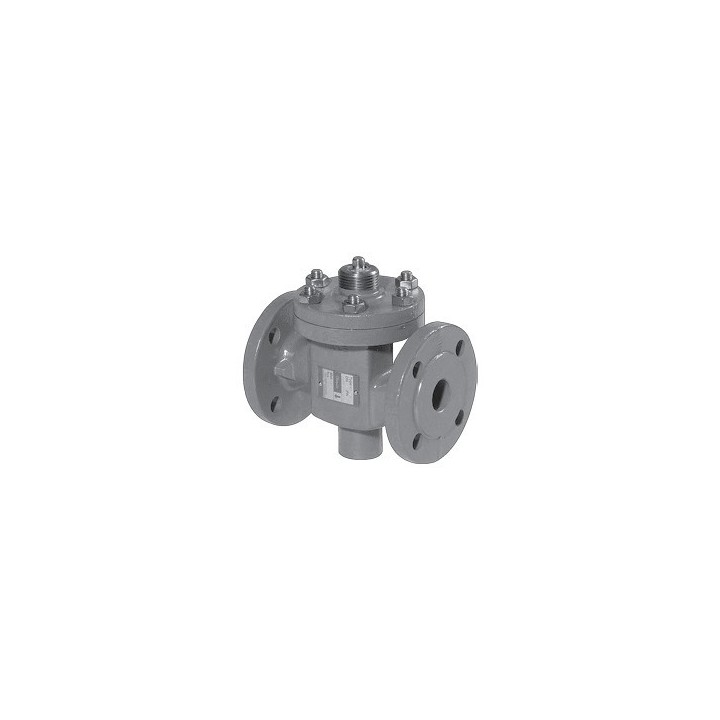

Vanne de régulation à double passage en fonte, à un étage, M1F
Remarques : pour la régulation du débit de vapeur, d'eau froide et chaude, dans les systèmes de chauffage et les chaudières
Pression de service maximale 16 bar
Température de service maximale 300 °C
Caractéristique de régulation quadratique
Nombre de sièges mono
Fuite < 0,05 % Kv
Dimension de montage 1"
Dispositif de montage bride
Commande
dispositif électrique
thermocouple
dispositif pneumatique
capteur de variation de pression



d
d

régulateurs de différence de pression
VB-90, VBA-90, V, AV V2, V4, V8
S16, S25
TD66, TD58
Spécifications du matériau
Corps fonte grise GG25
Composants acier inoxydable

Tableau 1. Caractéristiques techniques





Courbe «température - pression»


Type
Raccordement Diamètre nom., (mm)
Kvs, (m³/h) Course de la tige, (mm)
Masse, (kg)
15/4 M1F 15 4 0,2 6 3,0
15/6 M1F 15 6 0,45 6 3,0
15/9 M1F 15 9 0,95 6 3,1
15/12 M1F 15 12 1,7 6 3,1
15 M1F 15 15 2,75 6 3,1
20 M1F 20 20 5 6,5 4,2
25 M1F 25 25 7,5 7 5,5
32 M1F 32 32 12,5 8 8,1
40 M1F 40 40 20 9 9,7
50 M1F 50 50 30 10 14,7


Tableau 2. Paramètres


Type Dimensions mm, (mm)
L Н1 Н2 b D k d х n
15/4 M1F 130 80 60 14 95 65 14 х 4
15/6 M1F 130 80 60 14 95 65 14 х 4
15/9 M1F 130 80 60 14 95 65 14 х 4
15/12 M1F 130 80 60 14 95 65 14 х 4
15 M1F 130 80 60 14 95 65 14 х 4
20 M1F 150 85 65 16 105 75 14 х 4
25 M1F 160 95 70 16 115 85 14 х 4
32 M1F 180 105 75 18 140 100 18 х 4
40 M1F 200 110 85 18 150 110 18 х 4
50 M1F 230 125 95 20 165 125 18 х 4

Remarques. 1. Un filtre doit être monté en amont de la vanne de régulation.
2. Pour des températures autour de la vanne supérieures à 150 °C (pression de la vapeur > 4 bar), il est nécessaire de monter un élément de refroidissement.
3. La vanne doit être utilisée avec son mécanisme de commande. La violation de ce point peut entraîner des fuites au niveau de la tige.
