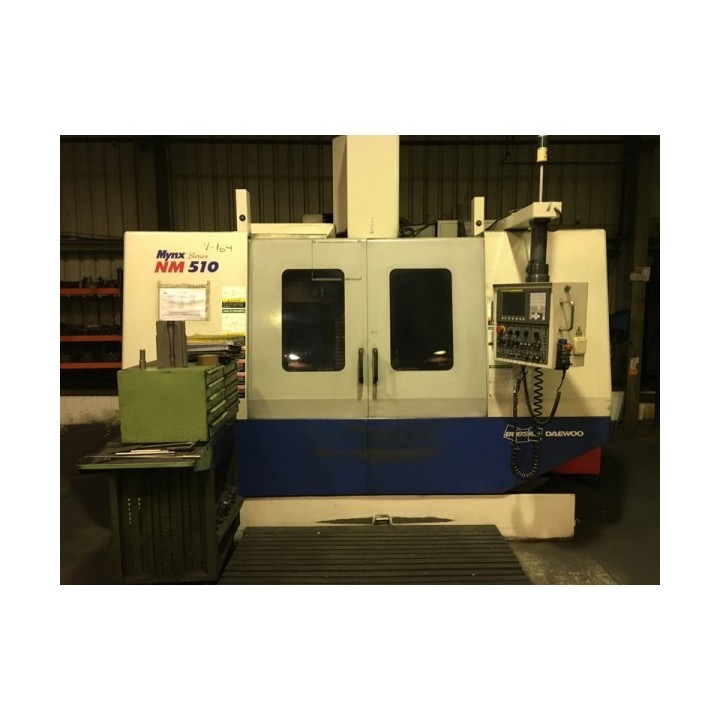

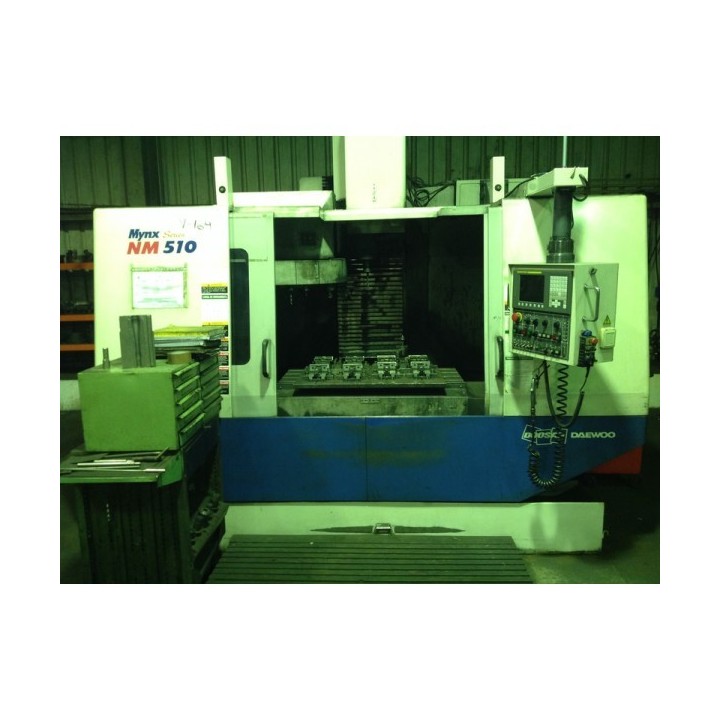

Centre d'usinage vertical CNC DOOSAN mod. NM510

Fabricant : DOOSAN
Série : Mynx
Modèle : NM510
Année : 2008
Courses :
Course axe X : 1020 mm
Course axe Y : 510 mm
Course axe Z : 625 mm
Table :
Dimensions de la table : 1200x500 mm
Capacité de charge de la table : 800 kg
Surface de la table : 4-125 x 18H8
Broche :
Vitesse maxi de la broche : 8-000 tr/min
Cône de broche : ISO # 40 7-24 Taper
Couple maxi : 140 Nm
Vitesse de déplacement rapide (X - Y - Z) : 36 - 36 - 30 m/min
Avance de coupe : 1-8000
Changeur automatique d'outils :
Type de queue d'outil : MAS403 BT40
Capacité du magasin d'outils : 24 (cam24-30)
Diamètre maxi de l'outil : Ø 100 (87) mm
Diamètre maxi de l'outil sans outils adjacents : Ø 120
Longueur maxi de l'outil : 250 (300) mm
Poids maxi de l'outil : 6 (8) kg
Méthode de sélection d'outil : Direction fixe
Temps de changement d'outil (outil à outil) : 6 (1,5) s
Temps de changement d'outil (copeau à copeau) : 7,5 (4,5) s
Moteur :
Moteur de broche (15 min) : kW 11
Moteur d'avance (X-Y-Z) : 1,8-1,8-2,5 kW
Alimentation électrique (capacité nominale) : 37,5 kVA
Alimentation en air comprimé : 0,54 MPa
Capacité du réservoir de liquide de refroidissement : 300 l
Capacité du réservoir de lubrification : 1,8 l
Dimensions de la machine (LxlxH) : 2600x3200x3170 mm
Poids de la machine : 7000 kg
