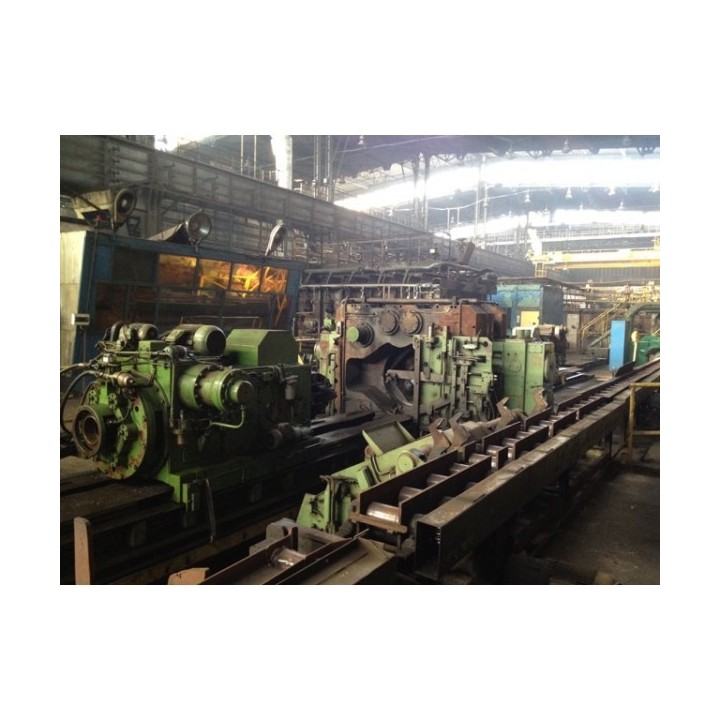

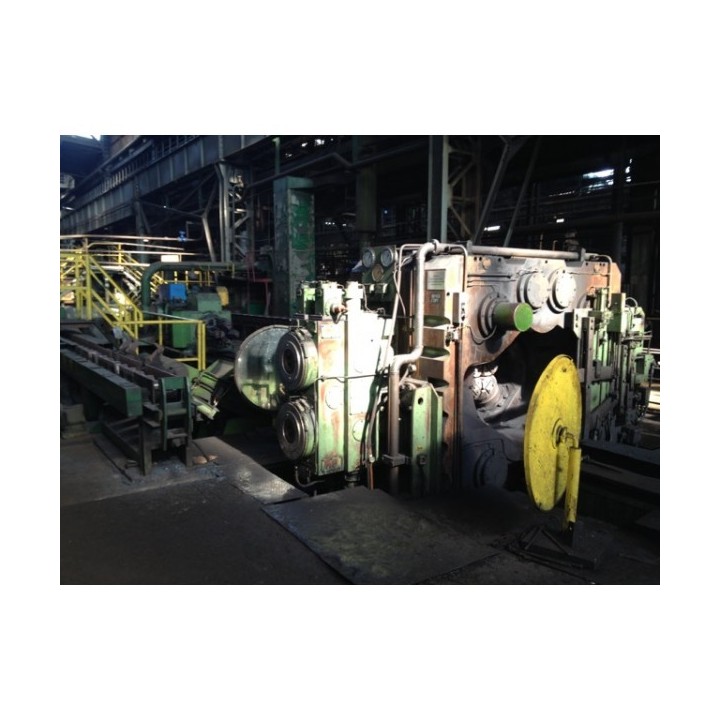

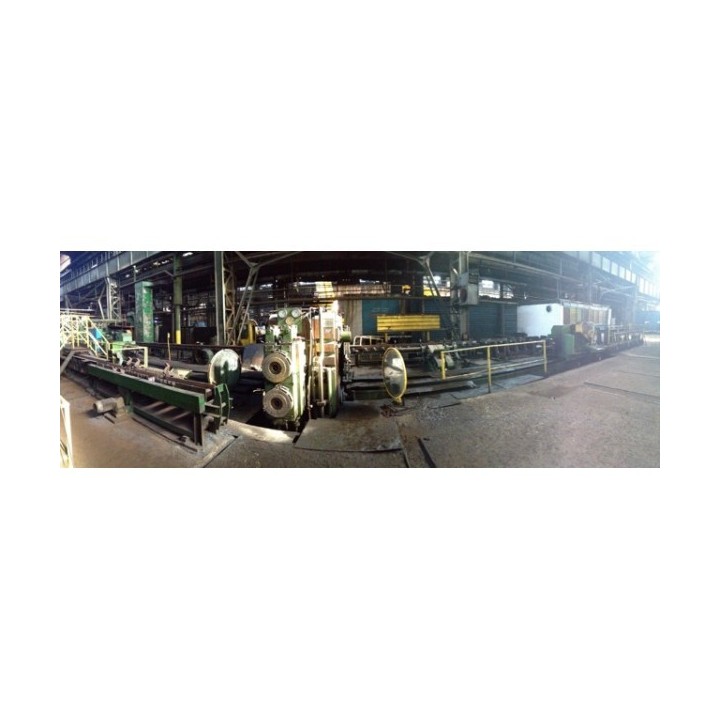

Machine de forgeage radial GFM SX-16

Machine de forgeage radial GFM mod. SX-16

Fabricant : GFM (Autriche)
Année de fabrication : 1980
Nombre de marteaux : 4
Force de forgeage : 800 tonnes (200 t par marteau)
Coups par minute : 580
Longueur du marteau : 320 mm
Plage de réglage maximale : diamètre calculé des marteaux – 100 mm
Diamètre maximal de forgeage pour acier de construction :
section circulaire – Ø 160 mm
section carrée représentative – 130 mm
Section quadrangulaire extrême : 12 x 120 mm
Longueur maximale de forgeage : 6000 mm
Diamètre maximal du manipulateur de montage : 160 mm
Alimentation du manipulateur A : 6800 mm
Alimentation du manipulateur B : 7200 mm
Vitesse des manipulateurs en mouvement rapide : 400 mm/s
Vitesse des manipulateurs (régulation par aiguilles) : 10 ÷ 115 mm/s
Pression de l'eau de refroidissement : 3 ÷ 5 bar
Température de l'eau d'entrée : max. 30 °C
Consommation d'eau de refroidissement : 34 m³/h
Diamètre de la conduite pour l'eau de refroidissement : 2"
Pression de l'air comprimé : minimum 5 bar
Diamètre de la conduite d'air comprimé : Ø20 mm
Consommation d'air comprimé : 1,5 Nm³/h
Alimentation (puissance nominale) : 350 kW
Tension du moteur : 500 V
Tension de commande : 220 V
Puissance du moteur principal : 200 kW
Puissance des moteurs de pompe : 185 kW
Puissance des moteurs des manipulateurs d'alimentation : 2 x 22 kW

Dimensions de la machine :
Hauteur de l'axe de forgeage au-dessus du niveau du sol : 750 mm
Hauteur maximale de la machine au-dessus du niveau du sol : 2 050 mm
Longueur maximale de la machine au niveau du sol : 33 740 mm
Longueur de la base : 34 200 mm

POUR VOIR LE LIEN VIDÉO : https://www.youtube.com/watch?v=IbOxCubJ4M8
