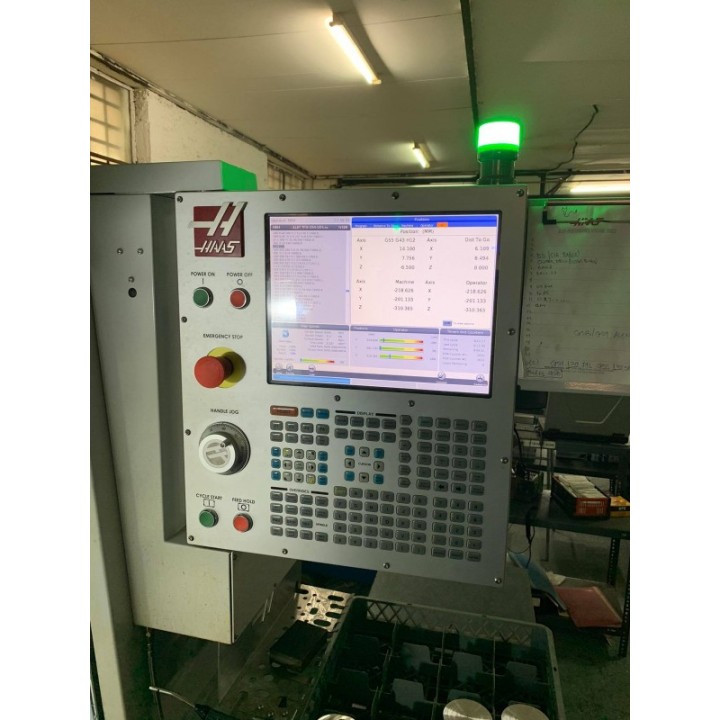

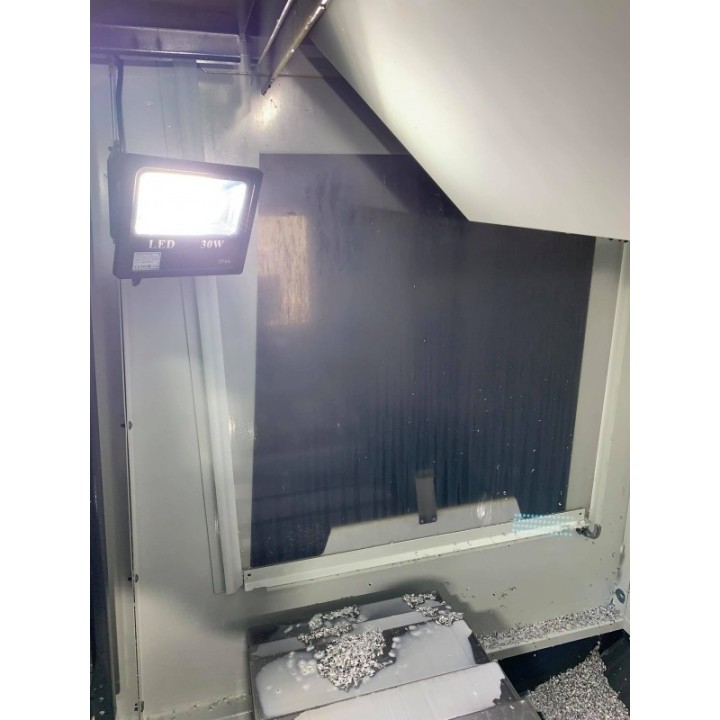

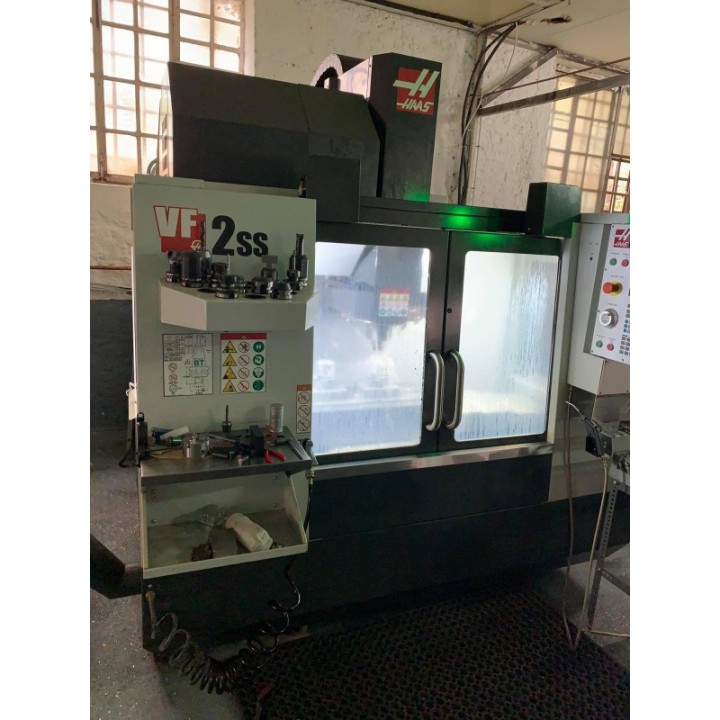

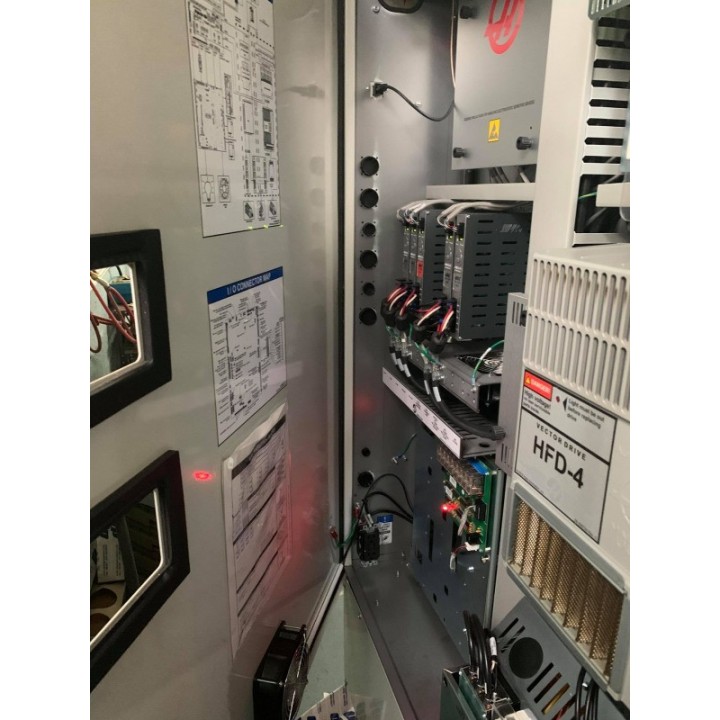

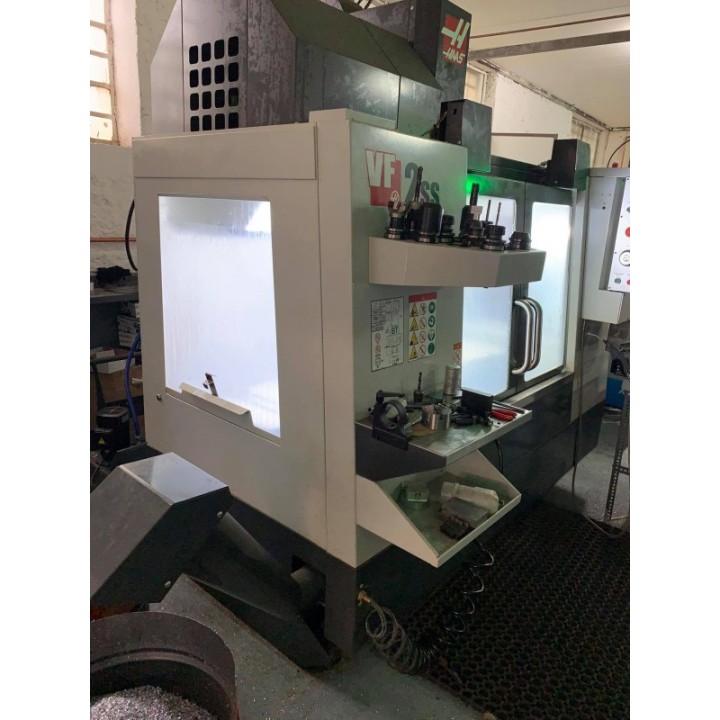

VF-2SS CNC Vertical Machining Center

Horas de encendido: aprox. 2420 h
Horas del husillo: aprox. 700 h
RECORRIDOS
Eje X 762 mm
Eje Y 406 mm
Eje Z 508 mm
Nariz del husillo a la mesa (~ máx.) 610 mm
Nariz del husillo a la mesa (~ mín.) 102 mm
HUSILLO
Potencia máxima 30.0 hp / 22.4 kW
Velocidad máxima 12000 rpm
Par máximo 122.0 Nm a 2000 rpm
Sistema de accionamiento Accionamiento directo en línea
Cono BT 40
Lubricación de rodamientos Inyección de aire/aceite
Refrigeración Refrigerado por líquido Refrigerado por líquido
MESA
Longitud 914 mm
Ancho 356 mm
Peso máximo sobre la mesa 680 kg
AVANCES
Corte máximo 21.2 m/min
Rápidos en X 35.6 m/min
Rápidos en Y 35.6 m/min
Rápidos en Z 35.6 m/min
CAMBIADOR DE HERRAMIENTAS
Tipo SMTC
Capacidad 30+1
Diámetro máximo de herramienta (completo) 64 mm
Diámetro máximo de herramienta (adyacente vacío) 127 mm
Longitud máxima de herramienta (desde la línea de referencia) 279 mm
Peso máximo de herramienta 5.4 kg
Herramienta a herramienta (promedio) 1.8 s
Viruta a viruta (promedio) 2.4 s
GENERAL
Capacidad de refrigerante 208 L
REQUISITOS DE AIRE
Aire requerido 113 L/min a 6.9 bar
Presión de aire mín. 80 psi / 5.5 bar
DIMENSIONES - EMBARQUE 249 cm x 232 cm x 254 cm
Peso 3539.0 kg
Sistema de accionamiento Accionamiento directo en línea
Potencia del husillo 30.0 hp 22.4 kW
Tensión de entrada CA (3 fases) - Baja 220 VCA
Amperaje a plena carga (3 fases) 70 A
Accesorios
Accionamientos de alta velocidad y alto avance
Husillo de 12.000 rpm
Puerta de armario automática
Preparado para 4º eje
