Zweistufige Regelventile für Wasser und Dampf

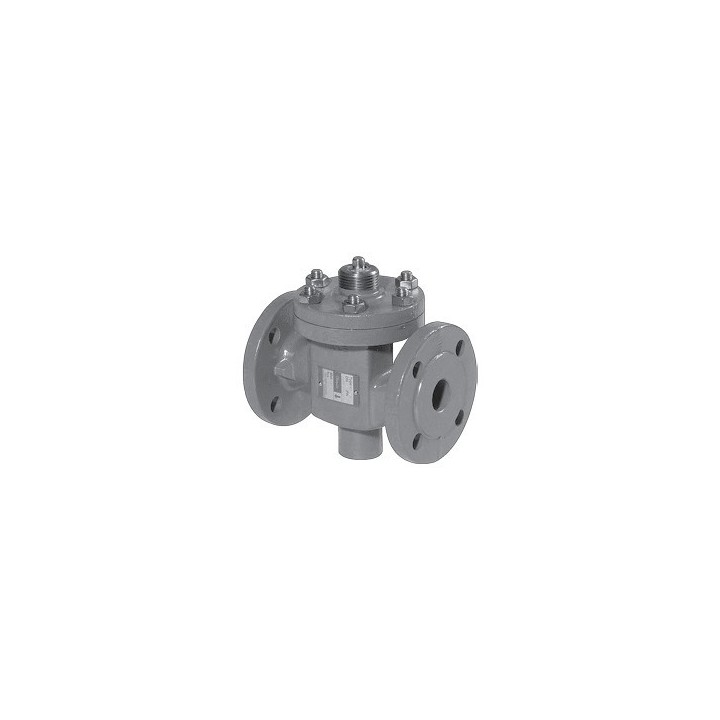

Einstufiges Zweistufen-Regelventil aus Gusseisen, M1F
Hinweise: zur Regelung des Durchflusses von Dampf, Kalt- und Warmwasser in Heizungs- und Kesselanlagen
Maximaler Betriebsdruck 16 bar
Maximale Betriebstemperatur 300 °C
Regelcharakteristik quadratisch
Sitzanzahl einfach
Leckage < 0,05 % Kv
Einbaumaß 1"
Einbauvorrichtung Flansch
Antrieb
elektrisches Gerät
Thermoelement
pneumatisches Gerät
Druckdifferenzaufnehmer



d
d

Druckdifferenzregler
VB-90, VBA-90, V, AV V2, V4, V8
S16, S25
TD66, TD58
Werkstoffspezifikationen
Gehäuse Gusseisen GG25
Komponenten Edelstahl

Tabelle 1. Technische Daten





Temperatur-Druck-Kurve


Typ
Anschluss Nenndurchmesser, (mm)
Kvs, (m³/h) Hub, (mm)
Gewicht, (kg)
15/4 M1F 15 4 0,2 6 3,0
15/6 M1F 15 6 0,45 6 3,0
15/9 M1F 15 9 0,95 6 3,1
15/12 M1F 15 12 1,7 6 3,1
15 M1F 15 15 2,75 6 3,1
20 M1F 20 20 5 6,5 4,2
25 M1F 25 25 7,5 7 5,5
32 M1F 32 32 12,5 8 8,1
40 M1F 40 40 20 9 9,7
50 M1F 50 50 30 10 14,7


Tabelle 2. Parameter


Typ Abmessungen mm, (mm)
L H1 H2 b D k d x n
15/4 M1F 130 80 60 14 95 65 14 x 4
15/6 M1F 130 80 60 14 95 65 14 x 4
15/9 M1F 130 80 60 14 95 65 14 x 4
15/12 M1F 130 80 60 14 95 65 14 x 4
15 M1F 130 80 60 14 95 65 14 x 4
20 M1F 150 85 65 16 105 75 14 x 4
25 M1F 160 95 70 16 115 85 14 x 4
32 M1F 180 105 75 18 140 100 18 x 4
40 M1F 200 110 85 18 150 110 18 x 4
50 M1F 230 125 95 20 165 125 18 x 4

Hinweise. 1. Vor dem Regelventil muss ein Filter installiert werden.
2. Bei Temperaturen um das Ventil herum über 150 °C (Dampfdruck > 4 bar) ist der Einbau eines Kühlelements erforderlich.
3. Das Ventil muss zusammen mit seinem Antriebsmechanismus verwendet werden. Die Missachtung dieses Punktes kann zu Undichtigkeiten an der Spindel führen.
