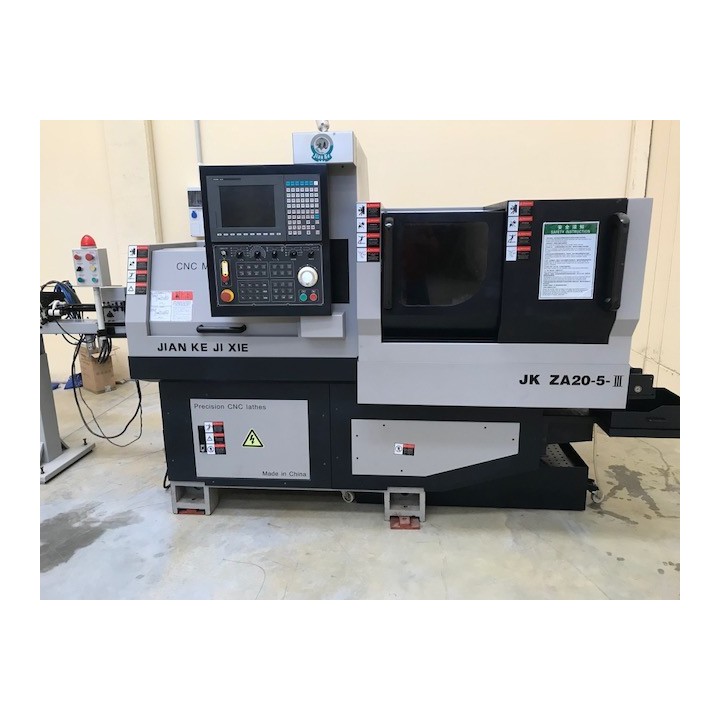

ZA205 III

C: Strukturmerkmale und Zubehörliste

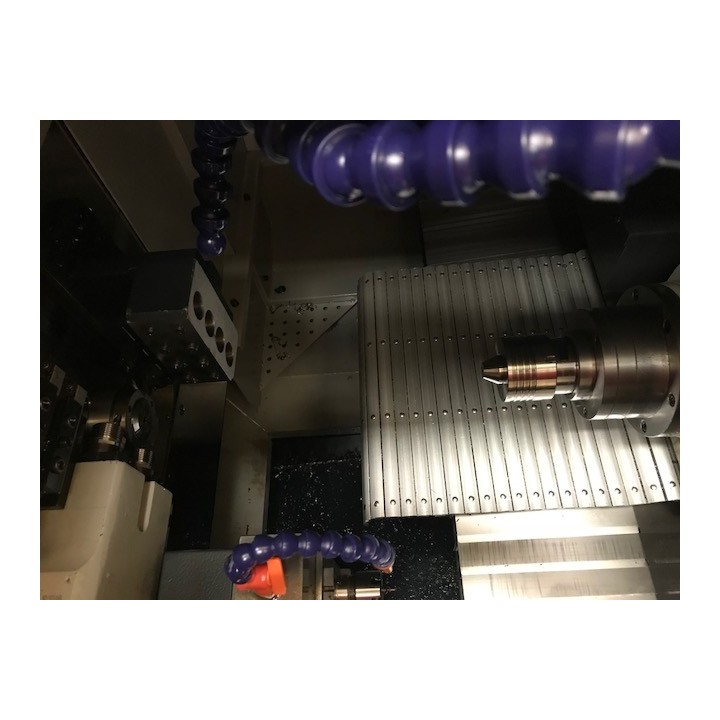

1: Spindel und Führungsbuchse: Synchronverbindungsbuchsenstruktur, besonders geeignet für die Bearbeitung von Edelstahl. Japan NSK Kegelwinkellagergruppe, mit importiertem Spindelfett, um sicherzustellen, dass Spindel und Führungsbuchse hohe Steifigkeit, hohe Geschwindigkeit und hohe Präzision aufweisen.
2: Maschinenbett: Hochfester Meehanit-Gusseisen (HT300), zweimalige Alterungsbehandlung, die Maschine wird präzise gefertigt, um hohe Präzision zu gewährleisten.
3: Führungsschiene: Japan THK hochpräzise Doppelreihen-Linearführung (Präzisions-)Rollführung, Vorspannmontage, erreicht null Übertragungsspiel.
4: Kugelgewindetrieb: Japan THK hochpräzise geschliffene Kugelgewindetriebe der Güteklasse, und spielfreie Metallfederkupplung (Membrantyp) des Motors, hohe Präzision und geringe Geräuschentwicklung.
5: Spindellager: Japan NSK hochpräzise Kugelgewindetrieblager der Gruppe.
6: Steuerungssystem: Taiwan SYNTEC-System oder Fanuc-System (Preis USD8100).
7: Schweißbewegungszylinder mit Durchflussregelvorrichtung, Öl-Wasser-Abscheider.
8: Spindelservomotor: Japan Yaskawa 9: Spindelmotorleistung: Servo 3KW
10: Spindelregler: Japan Yaskawa 11: Schütz und elektrischer Schalter: DELIXI
12: Relais: Japan OMRON 13: Endschalter: Japan OMRON
14: Pneumatiksystem: Magnetventil, Pneumatikzylinder von ZULIN, Druckluftaufbereitung FR.L von ZULIN Pneumatik.
15: Kühlsystem: Großes Volumen, herausnehmbar, ausreichende Kühlung, leicht zu reinigen, erfüllt verschiedene Arbeitsbedingungen.
16: Metallspänebox: Spanbox mit großem Volumen, herausnehmbar, leicht zu reinigen.
17: Schmierung: Japan Valley Marke Zwangsschmiersystem, schmiert Spindel und Führungsschiene vollständig für eine lange Lebensdauer.
18: Schutz: Integrierte geschlossene Schutzabdeckung, der Bearbeitungsbereich ist vollständig vom Bediener isoliert, um die Sicherheit zu gewährleisten.
19: Werkzeuganordnung mit Einzelreihensteuerung (X.Y) des Reihenwerkzeugrevolvers, einfache Struktur, schneller Werkzeugwechsel und hohe Zuverlässigkeit.

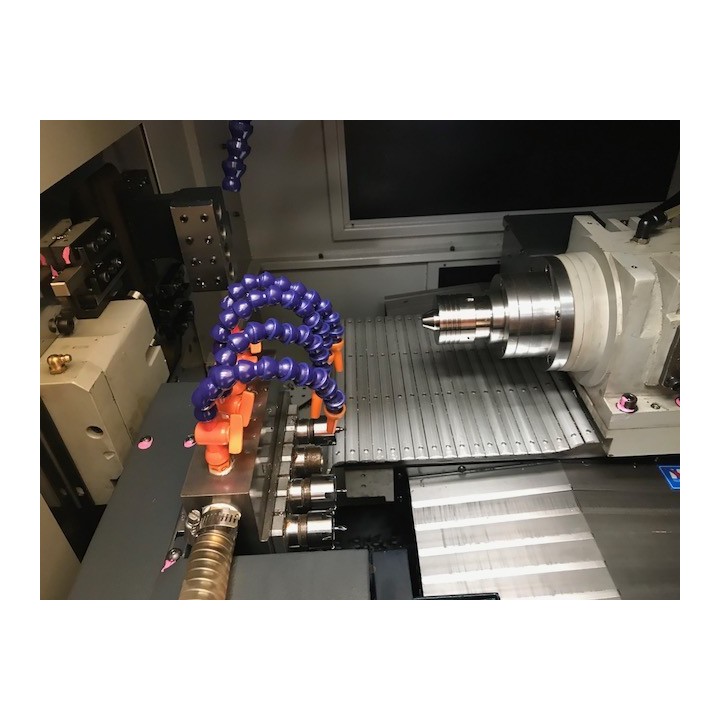

20: Werkzeughalter: 5 Stück Einzelreihen-Werkzeughalter, hauptsächlich für die Bearbeitung von zylindrischen Wellen, Schneiden, Anfasen, Metallspäne leicht zu reinigen, hohe Effizienz.
21: Stirnseitige nicht rotierende Werkzeuge: 4 Stück Werkzeuge, verwendet für Bohren, Gewindeschneiden und Ausbohren.

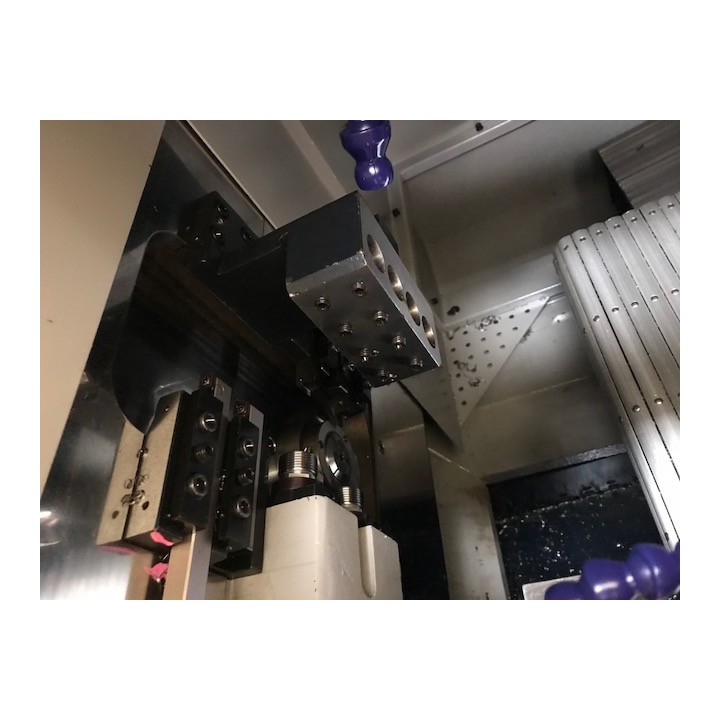

22: Fräs- und Bohrkraftkopf: 2 Stück ER16 + 3 Stück ER11, Lager verwenden P4-Klasse hochgeschwindigkeits Kegelwinkellager der Gruppe.
23: Blech: hervorragende Ölabfuhr und große Fläche zum Schneiden.
24: Drehführungsbuchse: Verwenden Sie Japan
