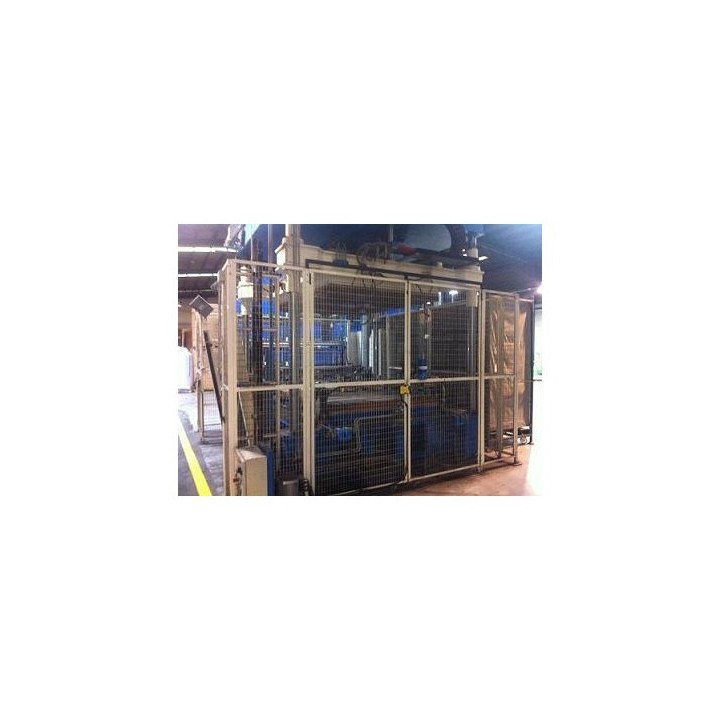

SCHLEICHER 06670

A la instal·lació es realitza el tall i muntatge de la construcció en sandvitx de la carcassa d’un sostre de turisme.

D’ambdós costats de la instal·lació es desbobinen les bandes de fliselina/làmina i decor. La part inferior del sandvitx es descarrega mitjançant un ballarí del desbobinatge 1. Sobre aquesta capa combinada es reparteix, mitjançant un vibrador, sobre la capa inferior del sandvitx. La cinta continua després per la zona de l’entrega d’estora.
Allà l’aplicadora d’adhesiu col·loca una planxa d’escuma laminada sobre la cinta. A l’estació següent s’aplica una altra vegada fibra de vidre. Es descarrega la base de sandvitx a una cinta transportadora en una longitud, es retalla i es transporta a la posició de manipulació per soldar-la.
De l’altre costat de la instal·lació es descarrega del desbobinatge 2 una cinta de fliselina/làmina i decor mitjançant un ballarí.

En una taula de tall es talla una longitud de descàrrega, que a continuació recullen les pinces de l’alimentació de decor, per portar-la a l’estació de soldadura i deixar-la sobre la base de sandvitx. La unitat de rebló calent baixa i solda el sandvitx.
Després del procés de soldadura s’obre la porta d’evacuació i la pinça d’evacuació entra a l’estació de soldadura. Agulles aixequen la vora lateral del sandvitx i permeten que la pinça d’evacuació pugui endur-se el sandvitx.
Aquesta unitat d’evacuació tira el paquet a la taula de l’alimentació de premsa, el diposita allà, espera fins que l’alimentació hagi bloquejat el paquet i torna a continuació a la seva posició normal. Al mateix temps la porta d’evacuació es torna a tancar.

L’alimentació transporta el paquet a la premsa 1 o 2. Al mateix temps l’alimentació aixeca el sandvitx i el gira 90º. Un cop s’hagi arribat a la posició correcta davant de la premsa corresponent, el moviment lineal passa per la taula d’alimentació de la premsa. A continuació s’obren les subjeccions de l’alimentació i la taula d’alimentació de la premsa s’encarrega del sandvitx. La unitat d’alimentació torna a la seva posició normal.


Nº de màquina 06670/l
Dimensions en mm
(L=longitud, A=amplada, A=alçada) 23700 x 11700 x 3500
Pes Aprox. 15,5 t
Tensió de règim 400v
Tensió de control de comandament 24 VDC
Tensió de vàlvula 24 VDC
Freqüència 50 Hz
Prefusible 160 A
Alimentació camp giratori dret
Xarxa pneumàtica Màx. 6 bar
Nivell sonor Aprox. 70 dB (A)






PRENSA D'EMmotlament 16163i-A+B

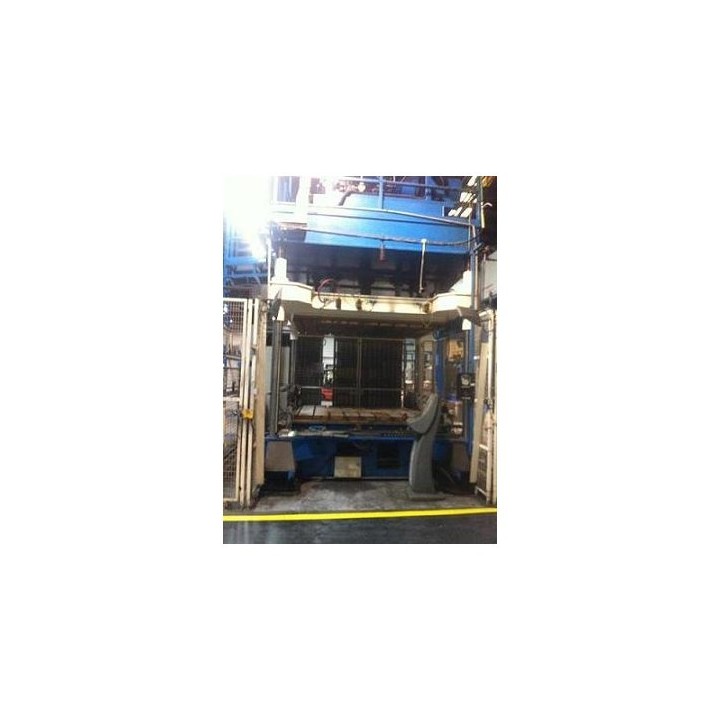

Les premses hidràuliques mod. SM25/18-300 ICFS / núm. 16163iA i 16163iB estan destinades a l'emmotlament en calent de materials d'ús típic per a revestiment i/o insonorització de l'interior de vehicles automòbils, com ara teixits, PVC i Septum, utilitzant eines intercanviables especials per instal·lar als plans de premsat. La càrrega de les semimanufactures al costat posterior de la premsa i la descàrrega de les peces formades es realitza manualment.
La càrrega de les semimanufactures a la premsa es realitza amb un carro motoritzat que compta amb un sistema especial per ruixar un agent separador a la matriu.
Les màquines estan preparades per treballar en mode automàtic i en mode manual seguint un procediment de tipus guiat, emprant com a mínim 2 i com a màxim 4 operadors. La modalitat manual es reserva pràcticament per a les intervencions de manteniment, posada a punt i canvi de motlle.

El control total i l'observació de la maquinària en condicions de seguretat en totes les modalitats d'utilització previstes es duu a terme des de les posicions de treball i comandament.
El personal encarregat de l'operació, de la regulació i control i del manteniment de la màquina ha de rebre la informació i la capacitació pertinents per part del personal tècnic de Persico S.p.A. o del personal que aquest determini.

Característiques tècniques del grup
Dimensions generals (PRENSA A + B) 11.080 x 6210 x 6250 (L x A x H)
Pes en buit (només premsa) 53.000 kg
Característiques tècniques de les premses
Dimensions generals 4257 x 3145 x 6250 (L x A x H)
Pes en sec (sense matriu) 46.700 kg
Dimensions plans 2500 x 1800 mm
Tipus d'estructura Desmuntable (muntants + plataforma inf. + tapa sup.)
Obertura frontal màx. amb premsa oberta 3094 x 1480 mm (L x H)
Obertura frontal màx. amb premsa tancada 3094 x 380 mm (L x H)
Carrera pla mòbil 1100 mm
Alçada del sòl pla inferior 1000 mm
Cant. i cilindres premsadors 2 – 300/280 mm
Alimentació cilindres premsadors Fluid (oli)
Quant./capacitat/pressió acumuladors oli 1 / 4l / P0= 70 bar
Capacitat tanc oli instal·lació 1800 l
Prestacions bomba principal Qmàx=360 l/min (a 1470 rpm)
Pressió nominal/màx.instal·lació hidràulica 212/236 bar
Potència de premsat (a 212 bar) 300 t
Potència de pujada (a 230,5 bar) 43 t
Potència útil de pujada (amb pes net de les peces mòbils de la premsa) 29 t
Temps cicle premsa 7 sec
Pes màx.equip elevable 8000 kg
Dimensions mín.equip de tall 1500x1000x390 (LxAxA)

ENCOLADORA DE 4 CILINDRES model Open Pur

La OPEN PUR és una màquina escampadora de cilindres el funcionament de la qual es pot esquematitzar de la manera següent:

El cilindre escampador es posa en marxa per un motorreductor i es manté constantment cobert d'una capa uniforme d'adhesiu gràcies a un altre cilindre, anomenat dosificador, col·locat al darrere del primer i
accionat per un altre motorreductor.

Regulant la distància entre els cilindres escampadors i els cilindres dosificadors és possible determinar la quantitat d'adhesiu per escampar.
La rotació dels cilindres permet mantenir un "cordó" d'adhesiu a la cavitat situada entre els dos cilindres sense causar pèrdues.
Als costats dels cilindres l'estanquitat de l'adhesiu és assegurada per dues plaques de material antifricció.
Durant el procés, el cilindre escampador entra en contacte amb el panell que s'està processant sobre el qual es diposita l'adhesiu.

A sota dels cilindres hi ha una cuba per recollir i eliminar els residus d'adhesiu i el líquid de neteja.
Les zones perilloses de la màquina són protegides per reixes metàl·liques i rasclets interbloquejats.


PRENSA D'ACOBLAMENT O LAMINACIÓ Mod.SC25/18-050 ICFS

La premsa mod. Mod.SC25/18-050 ICFS / matrícula Nº 16370i està destinada a l'acoblament de materials típics per a revestiment i/o insonorització d'interiors de vehicles automòbils com ara teixits, PVC, Septum, emprant eines intercanviables específiques a instal·lar als plans de premsat. La premsa és del tipus de columnes amb tancament del pla superior de dalt a baix i pla inferior fix. La termoregulació del motlle es realitza mitjançant dues mini centrals "Tool-Temp" mod. TT-138 N, incorporades a la instal·lació final. La màquina està dotada d'un desbobinador i d'un transportador de teixit sota premsa motoritzats. La descàrrega de les peces acoblades/motllades/encunyades per la premsa és de tipus manual.

La màquina està predisposada per treballar en modalitat automàtica i manual segons un procediment de tipus guiat. La modalitat manual està essencialment prevista per a les intervencions de manteniment, posada a punt o canvi de motlle.
El control total i l'observació de la maquinària en condicions de seguretat en totes les modalitats d'ús previstes es duu a terme des de les posicions de treball i comandament.
El personal encarregat de l'operació, de la regulació i control i del manteniment de la màquina ha de rebre la informació i la capacitació pertinents per part del personal tècnic de Persico S.p.A o del personal que aquest determini.

Número esquema oleodinàmic HS30-M1-16370-I-01
Dimensions generals 5800 x 4900 x 6500
( LxPxH)
Pes en sec (només matriu) 24.200 kg
Dimensions plànols 2500 x 1800 mm
Tipus d'estructura De 4 columnes cargolades al pla superior i inferior
Obertura frontal màx. amb premsa oberta 2700 x 1500 mm (LxH)
Obertura frontal màx. amb premsa tancada 2700 x 400 mm (LxH)
Carrera pla mòbil 1100 mm
Alçada del sòl pla inferior 955 mm
Quant. i cilindres premsadors 2 – 140/120 mm
Alimentació cilindres premsadors Fluid (oli)
Quant./capacitat/pressió acumuladors oli -
Capacitat tanc oli instal·lació 700l
Prestacions bomba principal Qmàx.=145 l/min (a 1480 rpm)
Pressió nominal 200 bar
Potència de premsat (162,4 bar) 50 t (490 kN)
Potència de pujada (220 bar) 18 t (176,6 kN)
Temps cicle premsa 7 sec
Pes màx. equip elevable 4000 kg
Dimensions min.equip de tall 1500x1000x410 (LxPxH)
